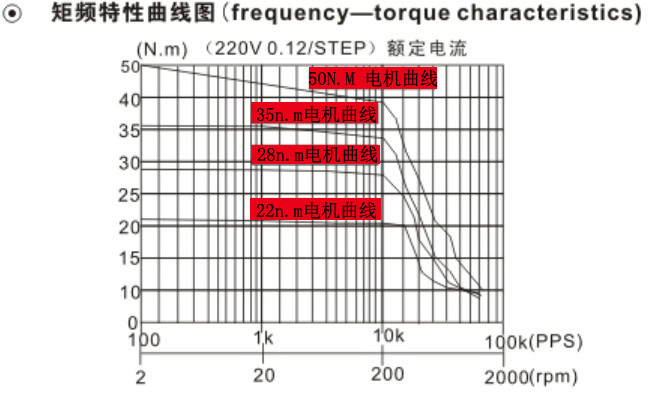

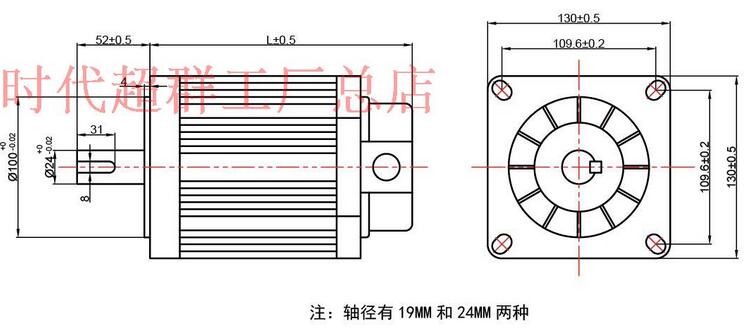

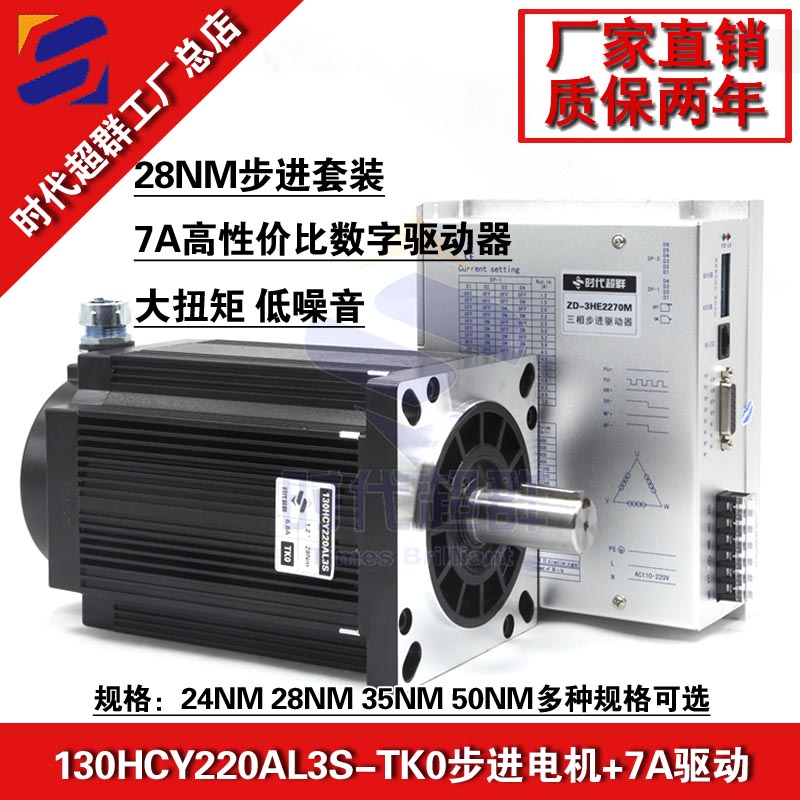

时代超群130步进电机130HCY180AL3S-TK0 24NM三相步进电机采用优质冷轧硅钢片和耐高温永磁体制造，采用业界先进的磁路设计方案，具有输出转矩大、温升低、可靠性高的特点。具有良好的内部阻尼特性，运行平稳，无明显振荡区。步距角1.2°，扭矩24Nm，电流6.8A，机身长180MM，轴径Φ19MM和24MM两种，键6，出轴长40mm，广泛适用范围于激光、医疗、纺织、安防等行业。

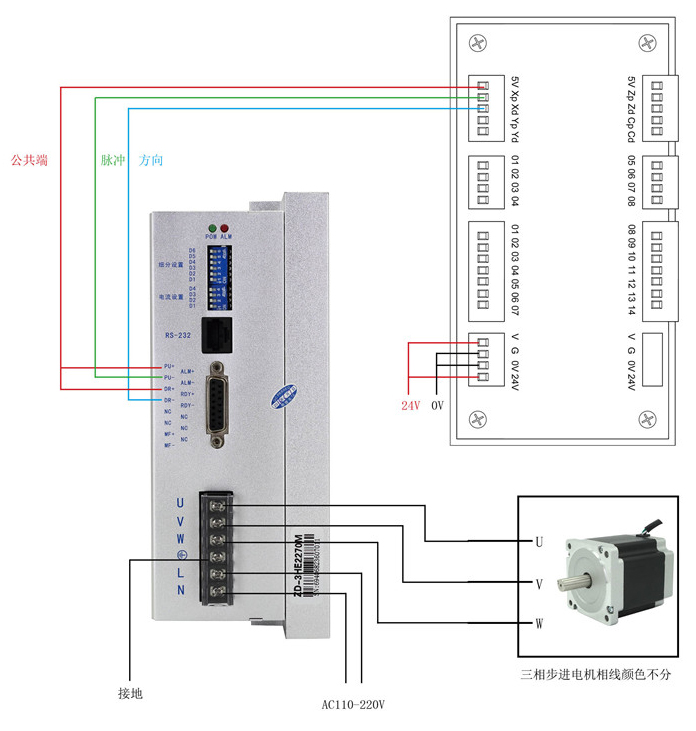

配套驱动ZD-3HE2270M三相步进电机驱动器单电源输入，电压范围：AC110V～220V；驱动电流 1.2A/相到7.0A/相分 16档可调；设有16档等角度恒力矩细分，****分辨率 60000步/转,其它细分可定制完成；****反应频率可达 200Kpps；步进脉冲停止超过 100ms时，线圈电流自动减到设定电流的一半，有效降低电机发热；接口信号光耦隔离；内部强电、弱电光耦隔离；信号电平：5V～24V兼容；工作温度：-30℃～85℃；适配电机：三相 57、86、110、130、150系列高压电机；相位记忆功能；带电机电感量调节功能，适配电机发挥****效能。

搭配时代超群HBX系列双线型重型滑台导轨滑块为150mm*155mm含四个导轨滑块，水平****载重300KG，垂直载重100KG,定位精度0.03MM，可以做到有效行程2米以内。规格：1605、1610、2020、2010，2510，可配86/110/130系列步进电机。

28NM步进电机搭配此款导轨滑台，水平载重100KG，选用2010的丝杆移动速度达到200MM/S完全没有问题，此导轨精密、坚固，可单轴使用，可用于多轴组合，可模组化应用，结构简洁，可节省机械设计空间，具有多种安装与连接方式和附件可供设计选择，可搭配多种马达与马达控制调节器，可多点定位与多段控制，选用合适的附件，可提高组装效率，满足设计上不同的精度要求。

配套控制器CM30D-10可编程单轴控制器，该面板型运动控制器（数控系统）采用高性能32位CPU，驱动装置采用细分步进电机或交流伺服电机，配备液晶显示器，全封闭触摸式操作键盘。该系统具有可靠性高，精度高，噪音小，操作方便等特点。

联系方式：QQ:467102884  电话：13811070445（刘女士）
