无刷直流电动机由电动机主体和驱动器组成，是一种典型的机电一体化产品。由于无刷直流电动机是以自控式运行的，所以不会象变频调速下重载启动的同步电机那样在转子上另加启动绕组，也不会在负载突变时产生振荡和失步。中小容量的无刷直流电动机的永磁体，现在多采用高磁能积的稀土钕铁硼（Nd-Fe-B）材料。因此，稀土永磁无刷电动机的体积比同容量三相异步电动机缩小了一个机座号。 无刷电机最鲜明的特点是，转速越高扭矩越大，转速越低扭矩越小。电机标出的转矩通常是电机额定转速输出的额定转矩。 42系列直流无刷电机
型号 | 电压
V | 额定功率
W
| 额定转矩
N.M | 额定转速
rpm | 空载转速
rpm | 额定电流
A | 空载电流
A
| 级对数 | 42BL50S03-230TR9
| 24
| 30
| 0.095
| 3000
| 5200
| 2.3
| 0.5
| 4
| 42BL60S06-230TR9
| 24 | 60 | 0.19
| 3000
| 5500 | 4.2 | 0.4 | 4 | 42BL80S09-230TR9
| 24
| 90 | 0.28
| 3000
| 5000
| 6.5
| 0.6
| 4 |

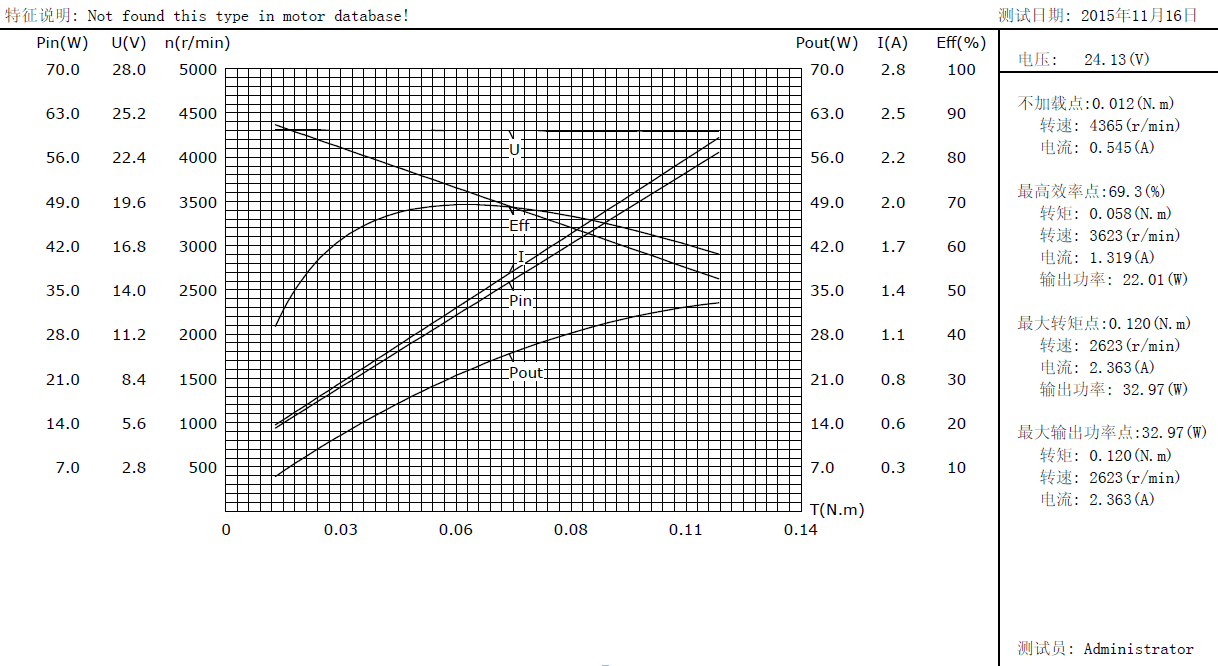

42BL50S03-230TR9电机扭矩转速变化曲线图
57系列直流无刷电机
型号 | 电压
V | 额定功率
W
| 额定转矩
N.M | 额定转速
rpm | 空载转速
rpm | 额定电流
A | 空载电流
A
| 级对数 | 57BL55S02-212TF9
| 24
| 22
| 0.175
| 1200
| 2000
| 1.4
| 0.2
| 4
| 57BL55S06-230TF9
| 24 | 60 | 0.18
| 3000
| 4800
| 3.3 | 0.3 | 2 | 57BL75S10-225TF9
| 24
| 100 | 0.38
| 2500
| 3500
| 5.9
| 0.8
| 4 | 57BL75S10-230TF9
| 24
| 100 | 0.32
| 3000
| 4500
| 5.9
| 0.8
| 2 | 57BL95S06-210TF9
| 24 | 60 | 0.6
| 1000
| 2000 | 3.6
| 0.4 | 4 | 57BL95S15-230TF9
| 24
| 150
| 0.5
| 3000
| 4500
| 8.7
| 0.8
| 2
| 57BL95S15-230TF9B
| 24 | 150 | 0.5 | 3000 | 4500 | 8.7 | 0.8 | 2 | 57BL115S18-230TF9
| 24 | 180 | 0.57 | 3000
| 4500
| 10.7 | 1.1 | 2 | 57BL115S21-230TF9
| 24 | 210 | 0.7 | 3000 | 5000 | 13 | 1.3 | 4 | 57BL75S10-336TF9
| 36
| 100 | 0.265 | 3600 | 4600 | 3.8 | 0.4 | 2 | 57BL95S15-336TF9
| 36
| 150
| 0.4
| 3600
| 4700
| 5.7
| 0.5 | 2 | 57BL115S30-3150
| 310
| 300 | 0.57 | 5000 | 6200 | 1.3 | 0.2 | 2 |

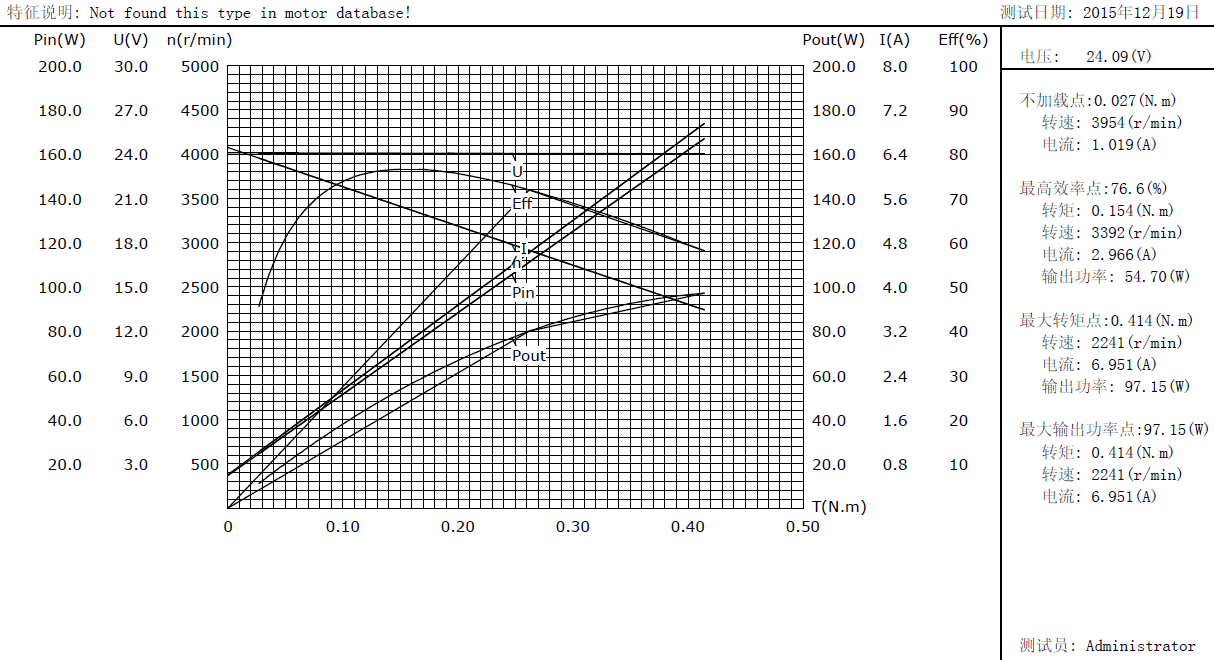

57BL75S10-225TF9电机扭矩转速变化曲线图
80系列直流无刷电机
型号 | 额定电压
V | 额定功率
W
| 额定转矩
N.M | 额定转速
rpm | 空载转速
rpm | 额定电流
A | 空载电流
A
| 级对数 | 80BL100S40-430TK9
| 48
| 400
| 1.27
| 3000
| 4000
| 10.8
| 1.2
| 2
| 80BL100S40-445TK9
| 48 | 400 | 0.85
| 4500 | 6000 | 10.8 | 1.1 | 2 | 80BL110S50-430TK9
| 48
| 500 | 1.6
| 3000
| 4000
| 14.8
| 1.5
| 2 | 80BL110S50-445TK9
| 48
| 500 | 1.1 | 4500 | 6000 | 13.8 | 1.3 | 2 | 80BL145S55-445TK0
| 48 | 550 | 1.6 | 4500 | 6000 | 15 | 1.4 | 2 | 80BL145S55-3130TK0
| 310
| 550
| 1.6
| 3000
| 4800
| 2.4
| 0.6
| 2 | 80BL130S75-3130TK9
| 310
| 750
| 2.38
| 3000
| 4000
| 3.2
| 0.4
| 2 | 80BL165S55-3115TK0
| 310
| 550
| 3.5
| 1500
| 2100
| 2.4
| 0.3
| 2 | 80BL180S120-3140TK0
| 310
| 1200
| 3
| 4000 | 5000
| 3.2
| 0.3
| 2 |

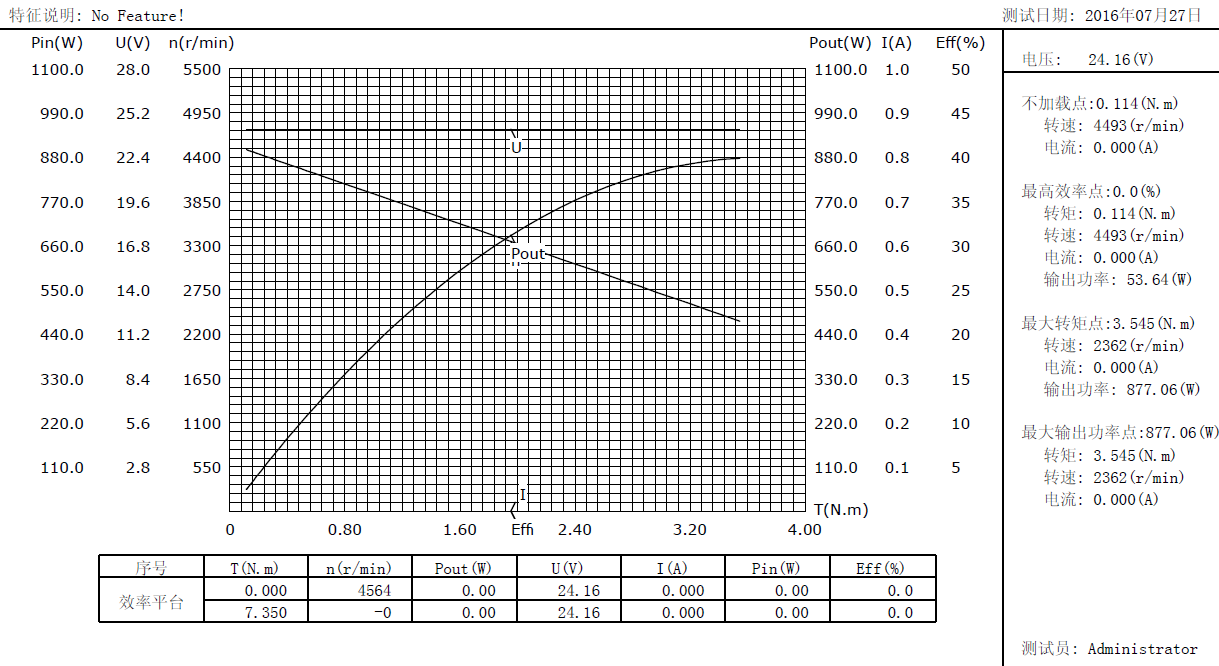

80BL130S75-3130TK9电机扭矩转速变化曲线图
从上图我们可以看出，随着电机转速的增高，电机扭矩逐渐增大。通常额定转速左右电机的效率是****。电机的输入功率和输出功率是有差别的，时代超群所标出的功率均为电机的输出功率。 我公司生产的无刷直流电动机采用高磁能积的稀土钕铁硼（Nd-Fe-B）材料，电机是以自控式运行的，所以不会象变频调速下重载启动的同步电机那样在转子上另加启动绕组，也不会在负载突变时产生振荡和失步。电子换向来代替传统的机械换向，性能可靠、永无磨损、故障率低，寿命比有刷电机提高了约6倍，属静态电机，空载电流小，电机的体积比同容量三相异步电动机缩小了一个机座号。常用于医疗设备，健身器材，电动车等……配套无刷驱动器高集成度高可靠性，三相全桥PWM斩波方式，闭环稳速，大负载时电机仍保持转速，低发热大功率。产品配套齐全价格实惠，质量保证，更有多种产品，减速器可提供配套，及技术支持！
