2NM步进电机驱动控制套装配孔输出行星减速机(LP)



时代超群步进电机采用优质冷轧硅钢片和耐高温永磁体制造,采用业界先进的磁路设计方案,具有输出转矩大、温升低、可靠性高的特点。具有良好的内部阻尼特性,运行平稳,无明显振荡区。

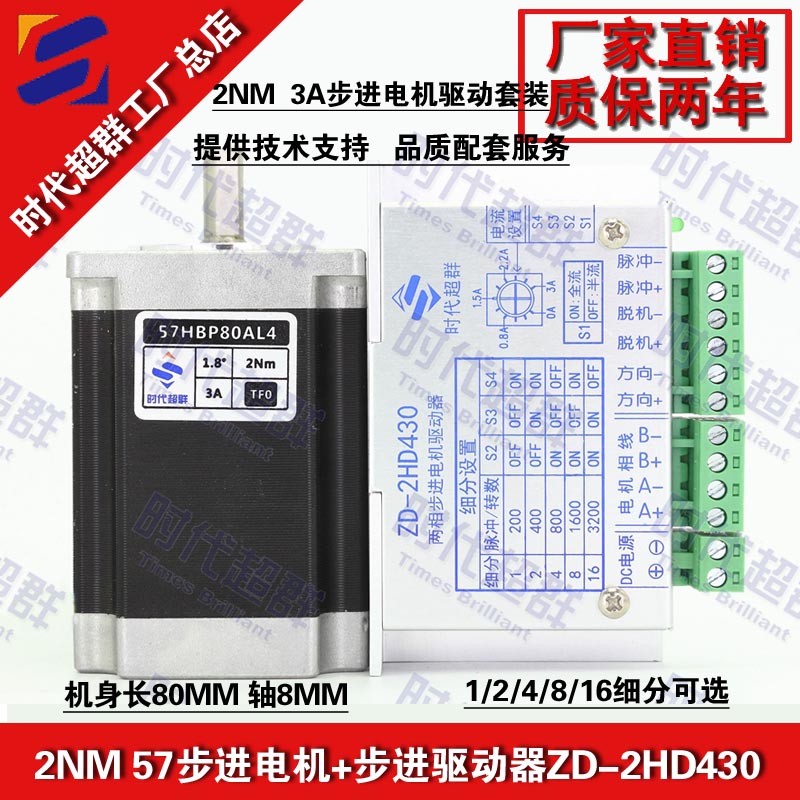

型号:57HBP80AL4-TF0两相混合式步进电机 步距角1.8°,扭矩2N.m,电流3A,机身高80MM,轴径Φ8MM,出轴长22mm,配套驱动ZD-2HD430高集成度高可靠性;接口采用超高速光耦隔离;****输入电压:DC 42V(峰值);短路、过流、过热保护功能;最大输出电流3A;整步、二细分、四细分、八细分、十六细分可调;输出电流连续可调;短路、过流、过热保护功能自动保护;自动半流锁定;支持脱机、使能、锁定等功能。广泛适用范围于打印机、传真机、雕刻机、喷绘机、医疗器械等。

可搭配减速机使用,减速机是一种相对精密的机械,使用它的目的是降低转速,增加转矩。从其应用从大动力的传输工作,到小负荷,精确的角度传输都可以见到减速机的应用,且在工业应用上,减速步进电机具有减速及增加转矩功能。因此广泛应用在速度与扭矩的转换设备。


上图是客户定制的一台孔输出的精密行星减速机,我公司生产的PX系列的精密行星减速机,回程间隙<16,回差****可到3弧分,可配步进/伺服/无刷电机,键槽式输入,固定更牢固稳定,无间隙。普通的精度会在20弧分 精密的则在8弧分以内 ****可达到3弧分。下面介绍一下精密图纸


可搭配时代超群可编程控制器CM36-10


MC36L可编程自动化控制器是全新开发的单轴,双轴,三轴,四轴4种控制系统,具有微米(μm)级精度控制功能,可实现复杂的专机控制需求;具有丰富的输入/输出信号控制功能,可实现多种信号的检测和输出的复杂控制功能。

CM36L适用于焊接、钻孔、切割、分度、冲床等单,双,多轴机械的控制。

本产品操作方便简洁,界面显示直观明了,具有较强的功能及稳定的性能,在系统操作、安全、加工精度及加工效率方面具有突出特点。FSTN,192×64分辨率,高对比度图形式液晶显示界面;采用符合中国特色的汉字指令形式编写零件程序;输入输出采用软件配置方式灵活设置。具有较高的性能,价格比。

技术特点

✔ 实现X单轴;X,Y两轴;X,Y,Z三轴;X,Y,Z,A四轴控制

✔ 数字插补技术实现X-Y直线插补,X-Y圆弧插补功能

✔ 梯形加减速控制

✔ 位置指令范围-99999.999mm ~ +99999.999mm

✔ 最小指令单位0.001mm,指令电子齿轮比分子1~99999,分母1~99999

✔ 16路光电隔离输入,8路光电隔离输出;扩展后可达32路输入与输出

✔ 输出采用mos管控制通断,每通道750mA阻性负载,200mA感性负载。

✔ 具有反向间隙补偿功能

✔ 速度倍率功能,多级调节

✔ 位置比较,连续脉冲,多输出口控制等丰富汉字指令,编程简单易懂

✔ 选择性I/O功能配置功能

✔ 可存储20个程序

✔ 提供操作级,设备级密码管理功能。方便设备管理

✔ 提供时间锁功能。方便收取尾款。

✔ 支持外接扩展模块,自动识别模块输入输出数量。

✔ 程序指令的隐藏与显示功能。

✔ 提供软件限位功能

✔ 提供各轴坐标,计件数值掉电记忆功能。

联系方式:QQ:467102884  电话:13811070445(刘女士)
