2.2NM步进电机配密闭同步带导轨滑台模组装箱测试(LP)

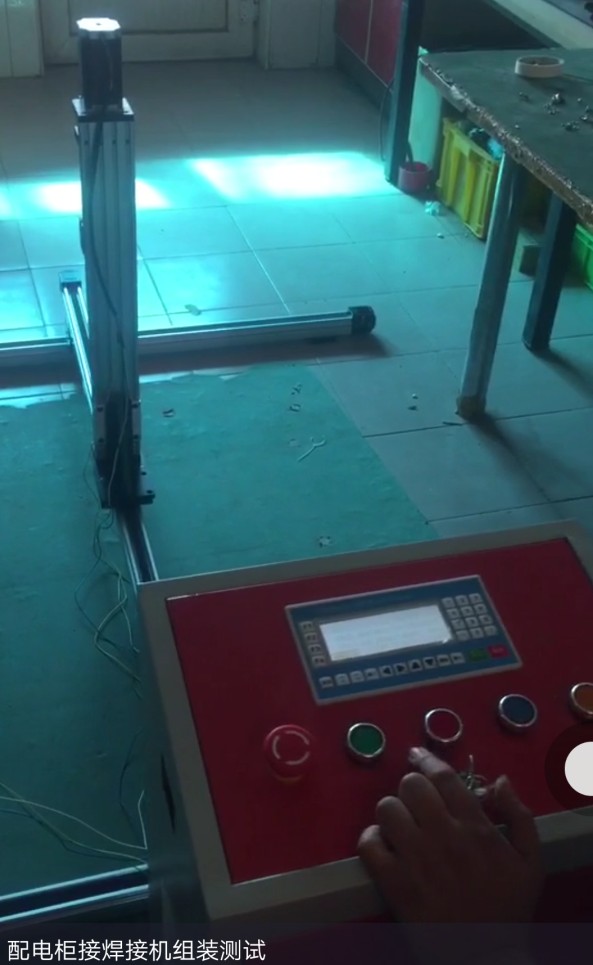

上图为客户定制四轴控制系统,装箱测试现场,途中采用了57步进电机配密闭同步带导轨滑台,及CM36L系列四轴控制器。具体产品如下

2.2NM电机及配套驱动器:


时代超群供应的混合式两相步进电机57HBP102AL4-TF0三相混合式步进电机 步距角1.8°,扭矩2.2N.m,电流3A,机身高102MM,轴径Φ8MM,铣扁,出轴长21mm,采用永磁硅钢片造,低碳环护,力矩,与其他品牌步进电机相比具有定位精度高,输出力矩高,响应频率高,运行噪音低,动态特性好等特点及优势。配套驱动器ZD-2HD542是我公司采用自主研发的高性价比的细分驱动器,特别适合大批量低成本用途,同时具有优越的性能。由于采用了三态控制技术,比市面上大多数驱动器的电机噪音和电机发热均有明显改善。此驱动器的细分多达十五种,SW4 可设置静止半流,极大地减小了电机发热。具有更宽的电流和电压。电机发热和噪音也明显改善,高速性能也较大提升,驱动器的尺寸也较小,和市面上的驱动器相比,****竞争力和吸引力。

CM36L-40四轴控制器:


MC36L可编程自动化控制器是全新开发的单轴,双轴,三轴,四轴4种控制系统,具有微米(μm)级精度控制功能,可实现复杂的专机控制需求;具有丰富的输入/输出信号控制功能,可实现多种信号的检测和输出的复杂控制功能。

CM36L适用于焊接、钻孔、切割、分度、冲床等单,双,多轴机械的控制。

本产品操作方便简洁,界面显示直观明了,具有较强的功能及稳定的性能,在系统操作、安全、加工精度及加工效率方面具有突出特点。FSTN,192×64分辨率,高对比度图形式液晶显示界面;采用符合中国特色的汉字指令形式编写零件程序;输入输出采用软件配置方式灵活设置。具有较高的性能,价格比。

技术特点

✔ 实现X单轴;X,Y两轴;X,Y,Z三轴;X,Y,Z,A四轴控制

✔ 数字插补技术实现X-Y直线插补,X-Y圆弧插补功能

✔ 梯形加减速控制

✔ 位置指令范围-99999.999mm ~ +99999.999mm

✔ 最小指令单位0.001mm,指令电子齿轮比分子1~99999,分母1~99999

✔ 16路光电隔离输入,8路光电隔离输出;扩展后可达32路输入与输出

✔ 输出采用mos管控制通断,每通道750mA阻性负载,200mA感性负载。

✔ 具有反向间隙补偿功能

✔ 速度倍率功能,多级调节

✔ 位置比较,连续脉冲,多输出口控制等丰富汉字指令,编程简单易懂

✔ 选择性I/O功能配置功能

✔ 可存储20个程序

✔ 提供操作级,设备级密码管理功能。方便设备管理

✔ 提供时间锁功能。方便收取尾款。

✔ 支持外接扩展模块,自动识别模块输入输出数量。

✔ 程序指令的隐藏与显示功能。

✔ 提供软件限位功能

✔ 提供各轴坐标,计件数值掉电记忆功能。



配套的DSXM系列密封款同步带直线导轨(可配42、57步进电机 60伺服电机)此系列同步带有效行程可做到50mm-3000mm,水平载重20kg。

同步带采用高刚度铝合金做机体;运行速度快,最大可到500mm/s;有效行程大,最长可做到3米;可任意组装,接收非标定制;具有高等级机械效率;摩擦系数小,噪音低,维护少。


承重测试地址:http://v.youku.com/v_show/id_XMTU3NzE4MTcyOA==.html

装箱测试


我们的CM35 40 45系列控制器是有1到4路的脉冲口(几轴就有几路),脉冲频率****150K。两轴以上都可以任意几轴走直线插补(联动),XY轴可以走圆弧,如果需要XY走圆弧同时C轴走摆角度就要用HC13M-41,价格贵于HC13M-40,另外都有18路开关量输入(均可自定义设置)和8路开关量输出口,可以存储48个程序,单个程序可以420行指令。另有示教功能,方便应用与“焊接等行业”。用控制器本身就可以编辑程序,当然如果买了通讯线和软件就可以把控制器的程序传到电脑或电脑传到控制器。

联系方式:QQ:467102884  电话:13811070445(刘女士)
