57步进电机驱动套装客户定制用导轨模组工作台(LP)

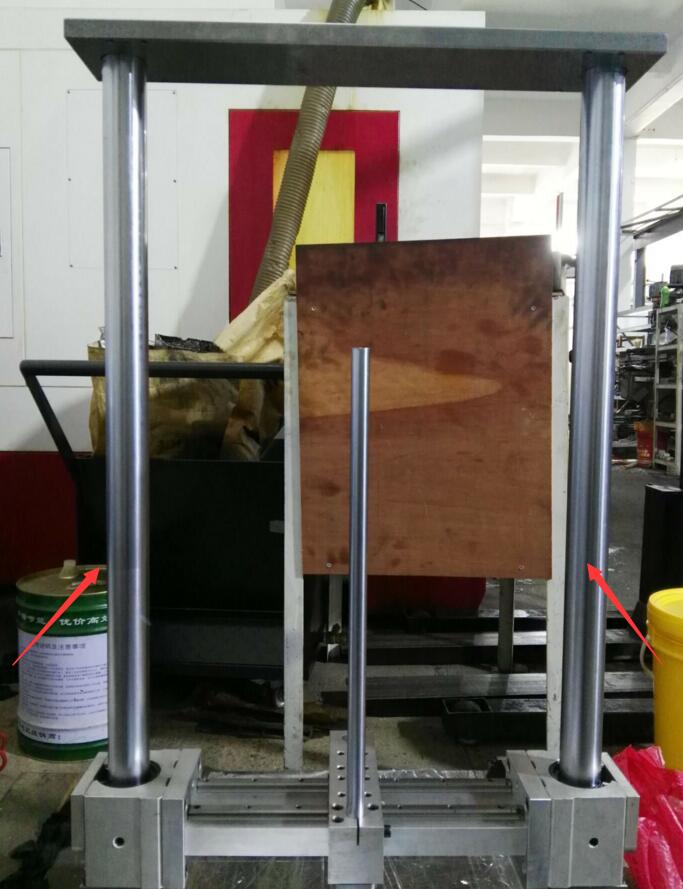

客户要求:如图设备中两边的光轴柱换成导轨滑台,两根丝杆垂直载重20kg,按要求来货选用CBX垂直载重10KG的线性导轨两根就可以,可以考虑到客户要求有效行程为1000MM,丝杆容易晃动,最后给客户定在下面这款双线导轨,两外由于客户需要把导轨固定在另一款比较大的导轨上。所以垂直受力的底座客户要求加大加宽,根据客户的要求。我们给客户做了特殊定制


HBX1605是指滚珠丝杠直径16,05是指螺距,螺距就是电机360度(也就是一圈)走的毫米

以此类推,1204,1610,2004,2010,2020……

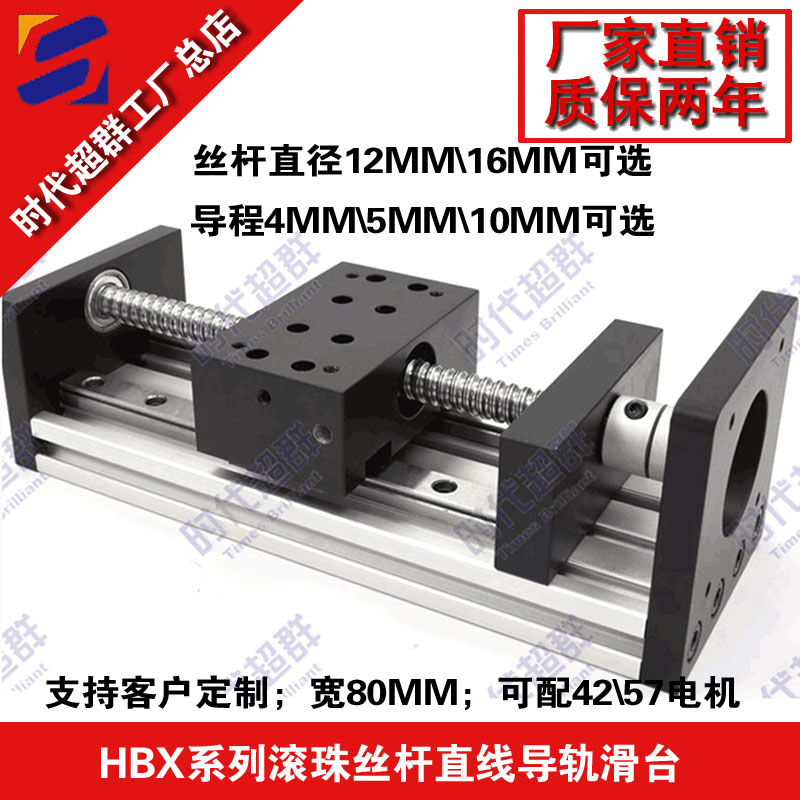

双线轨1204滚珠丝杠直线导轨滑台HBX1204系列,有效行程可从50mm-1400mm



选配的电机为57HBP56AL4-TF0两相混合式步进电机 步距角1.8° 扭矩0.9N.m,电流3A,机身高56MM,轴径Φ6MM,圆轴,轴长2mm,搭配ZD-2HD430驱动器高速大力矩、低噪音;可靠性强,温升小、运行平稳。效果广泛适用范围于激光、医疗、纺织、安防等行业。


配套驱动ZD-2HD330性能两相步进电机驱动器具有高集成度、高可靠性;接口采用高速光耦隔离;最大输出电流3A;****输入电压:DC 32V(峰值);内部每秒0-10K脉冲,实现简单控制;适用于42、57系列步进电机;整步、2、4、8、16、32、64、128细分可选;短路、过流、过热保护功能自动保护;自动半流锁定,减少待机发热;支持脱机、使能、锁定等功能。

客户选配的控制器为



本公司****研制的CM35D系列运动控制器是CM35L系列控制器的升级版,控制器采用高性能32 位CPU,驱动装置采用细分步进电机或者伺服电机,配备液晶显示器,全封闭触摸操作键盘,本系统具有高可靠性,高精度,噪音小,操作方便等诸多特点。本控制器可控制1-4个电机运动,可实现快速、直线插补、圆弧插补等多指令操作。具有循环、跳转等功能。简单、清晰的参数给您的操作带来方便和快捷。输入/输出的设置功能可方便您的使用和维修。


联系方式:QQ:467102884  电话:13811070445(刘女士)
