如何选择不同品牌的线性模组滑台?(LP)



如何选择不同品牌的线性模组滑台?可以根据不同的需要,选择不同设计类型的线性模组。

型号

丝杆规格

(mm)

定位精度

(mm)

丝杆速度

(mm/s)

垂直载重

(KG)

水平载重

(KG)

有效行程

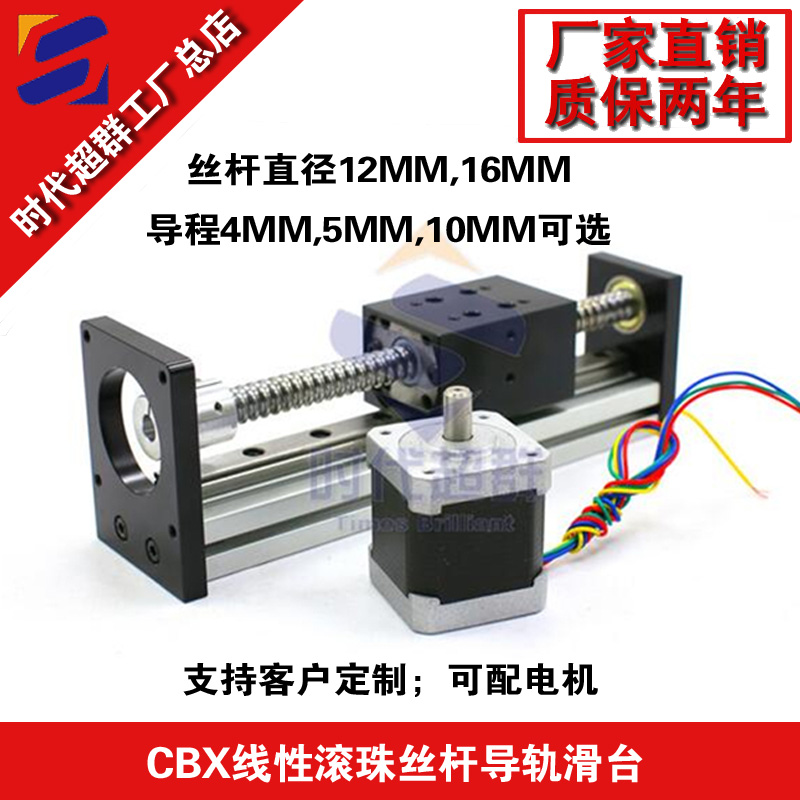

CBX滚珠丝杆
1204、1605、16100.030-5010301.5米以内
DBX滚珠丝杆
1204、1605、1610
0.03
0-50
5151.5米以内
EBX滚珠丝杆
1204、1605、1610
0.03
0-50
10501米以内
GBX滚珠丝杆
1605、1610、2020、20100.03
0-100
1003002.5米以内
HBX双线导轨
12040.03
0-50
501001.5米以内

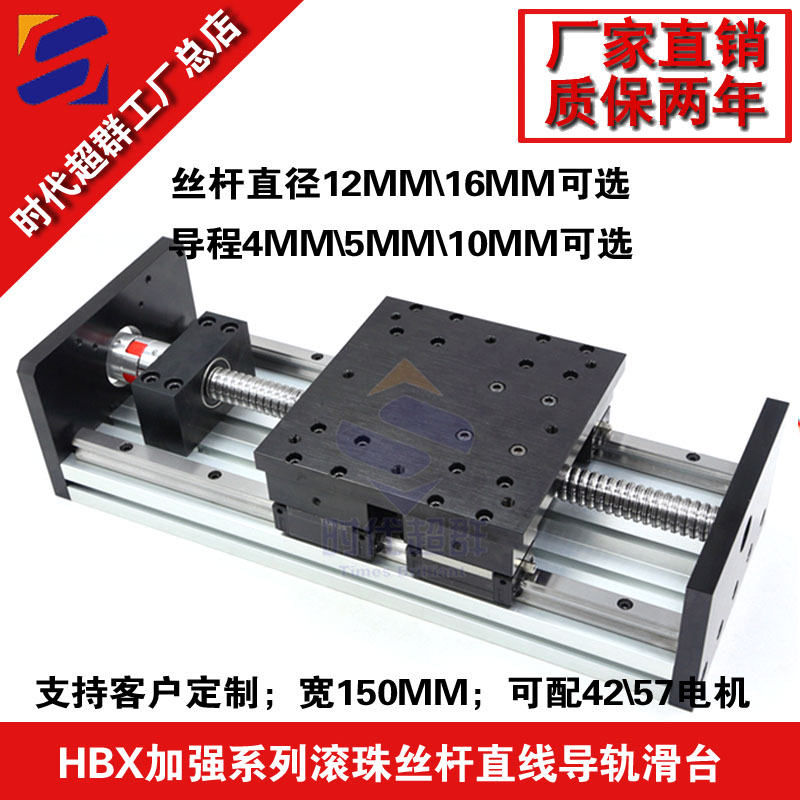

HBX加强款导轨
1605、1610、2020、2010
0.03
0-100
1003002米以内
CTX梯形丝杆
0808
0.3
0-60820900mm
DTX梯形丝杆
08080.3
0-60515900mm

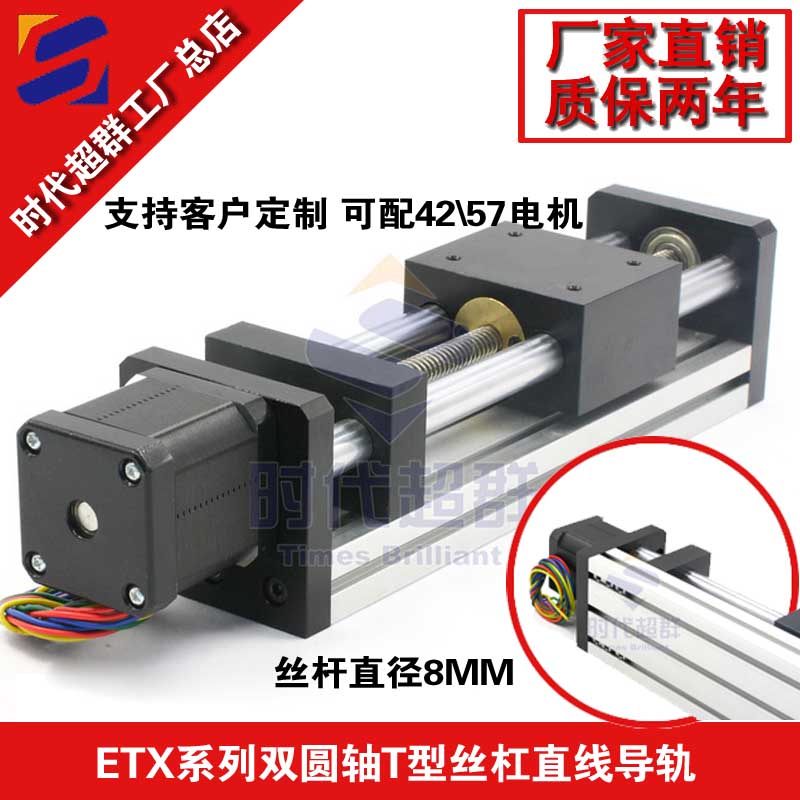

ETX梯形丝杆
0808
0.3
0-60
1030900mm

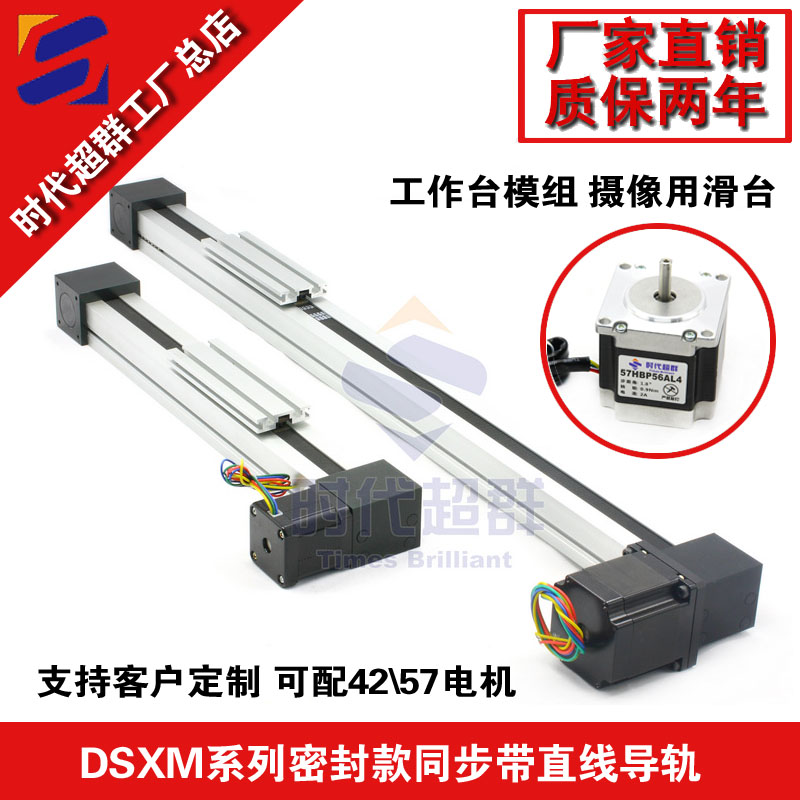

DSXM密闭同步带
导程60mm同步带
0.3
0-500
0203米

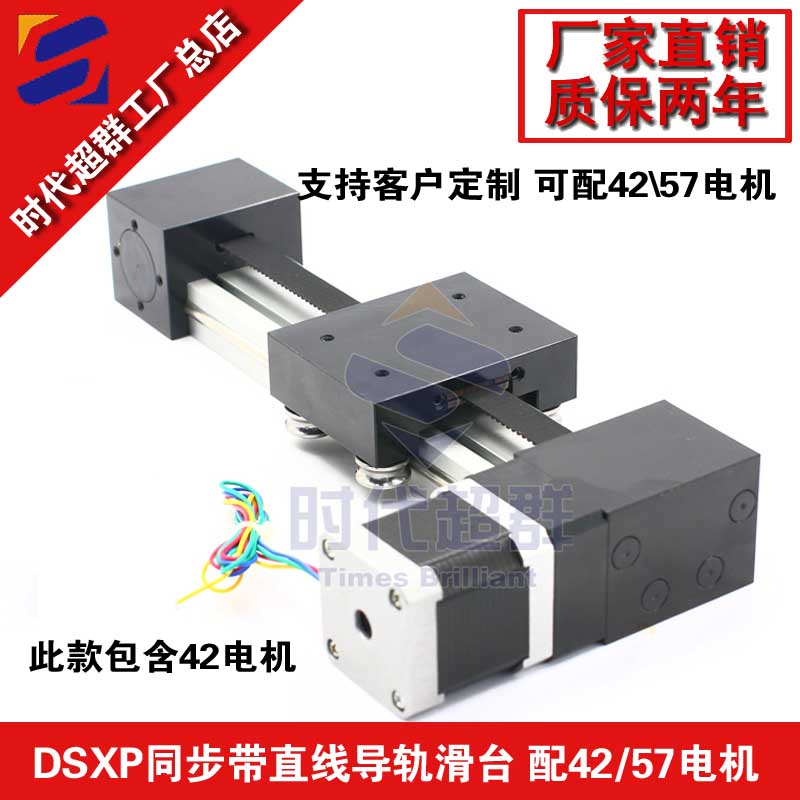

DSXP普通同步带
导程60mm同步带
0.3
0-500
0203米


1、高精度的线性模组/线性模组滚珠导轨有两种类型。第一种负载能力优异、精度高且预期使用寿命更长。第二种则基于商业设计风格,运行平稳安静,精度极高。

TB2vA5UeCmK.eBjSZPfXXce2pXa_!!504870142.jpg TB2v6rZXxeI.eBjSsplXXX6GFXa_!!504870142.jpg

2、丝杠驱动的线性模组设计用于对推力、刚度、精度有高要求的重型负载、但对速度 没有过高的要求,比如中等速度的应用中。

3、当加速度即速度是第一考虑因素时,则选择皮带传动的线性模组

TB2owf_bRyN.eBjSZFgXXXmGXXa_!!504870142.jpg TB2u5O1ctAvbeFjSspbXXbcOFXa_!!504870142.jpg

4、导向滚轮类型则****地结合了刚度和动态性能。 滚轮导轨负载能力高,速度快, 加速性能好,是动态应用的理想选择。采用梯形导轨可以提供性价比高、平稳、可靠及无需维修的导向线性模组。

TB2iairdCKI.eBjy1zcXXXIOpXa_!!504870142.jpg TB2XgFuX2OM.eBjSZFqXXculVXa_!!504870142.jpg

特点

1、设计、安装及维护简便(产品结构轻巧,体积小,重量轻)

2、高精度(误差在3微米以内,可调节预压使导轨和导轮之间的间隙达到“零”,平 行式轴承导轮提高了平行精度而不产生明显误差)

3、高速度(比现有的其它型号快五倍,速度每秒可达10米及低噪音

4、高可靠性(偏心螺母设计和防松移设计)

5、高防磨性(钢轴经过特别加硬处理)

时代超群供应滑轮式滚珠滑台DBX系列滑轮式梯形滑台DTX系列线轨滚珠滑台CBX系列双线轨滚珠滑台HBX系列光轴梯形丝杠滑台ETX系列光轴滚珠丝杠滑台EBX系列同步带导轨滑台系列目前时代超群的产品已广泛的使用在PC, LCD, PCB, LED, PDP, 生物科技,半导体,汽车,光电,食品,医药,等相关产业设备上,并获得客户高度好评。

联系方式:QQ:467102884  电话:13811070445(刘女士)
