本公司最新研制的CM35D系列运动控制器是CM35L系列控制器的升级版，控制器采用高性能32
位CPU，驱动装置采用细分步进电机或者伺服电机，配备液晶显示器，全封闭触摸操作键盘，系统具有高可靠性，高精度，噪音小，操作简单等特点。 产品新增功能如下： 1、程序运行暂停时，关闭(或打开)设定好的输出口。在程序继续执行时，打开（或关闭）因暂停而关闭（或打开）的输出口。 操作方式如下： （1）进入主界面,选择“参数设置”
（2）选择“系统自检”
（3）进入“设定输出”
（4）移动光标，按“确认”键，将对应的输出口的“禁止”切换成“有效”，再将“通”切换成“断”(系统默认下的输出口状态为：禁止、断)； （5）短按“F”键保存，并退出。 此时运行程序过程中，需要暂停时，设定的输出口1，会被打开变成接通状态，然后再次启动时，程序运行时会自检，将输出口1恢复为暂停前的状态； 可以设定多个输出口，可以选择不同的状态，“通”或者“断”。
2、程序终止时，需要关闭所有的输出口功能。 操作方式如下： （1）进入主界面，选择“自动执行”
（2）按“启动”后，程序运行过程中，选择“终止程序”
此时所有打开的输出口全部关闭。
3、增加IO口设置功能，输入口可以设定手动高速+、手动高速-、手动低速+、手动低速-。 （1）进入主界面,选择“参数设置”
（2）选择 “IO设置”
（3）进入“手动输入”
移动光标，按“确认”键可以切换（将“禁止”切换为“有效”、“常开”切换为“常闭”）；最后按“保存”键并退出。 手动 X 正：设置好外部的输入口，短按开关则执行点动操作，长按开关则执行手动低速的连续运行，正方向运行，点动移动的数值在参数中“点动增量”设置； 手动 X 负：设置好外部的输入口，短按开关则执行点动操作，长按开关则执行手动低速的连续运行，负方向运行，点动移动的数值在参数中“点动增量”设置； X 高速+：设置好外部的输入口，开关接通时，则执行手动高速的连续运转，正方向运行； X 高速-：设置好外部的输入口，开关接通时，则执行手动高速的连续运转，负方向运行；X 低速+：设置好外部的输入口，开关接通时，则执行手动低速的连续运转，正方向运行；X 低速-：设置好外部的输入口，开关接通时，则执行手动低速的连续运转，负方向运行。
4、手自动切换功能 此功能设置方式如下： （1）进入主界面,选择“参数设置”
（2）选择 “IO设置”
（3）进入“手动输入”
移动光标，将“禁止”变为有效，将“口”设置为1-18 个输入中的任何一个，接线方式等同于接外部启动、限位、急停等（在上述说明书中有接线图）。 注：使用过程中，仅需要设置手动界面与自动界面功能，并且一定要选择3档以上可以选择的开关，设置手自动界面切换时不能使用扩展IO中的输入口。 手动：切换至手动状态，界面自动切换成手动界面，手动状态下的所有功能有效
自动：切换至自动状态，界面自动切换成自动界面，自动界面下的所有功能有效
空档：仅在空挡时，控制器的界面上的切换界面按钮“自动执行”“手动操作”“程序管理”“参数设置”才会有效，禁止在外部“手动操作“状态或“自动执行”状态时，通过控制器面板按键切换其他界面。

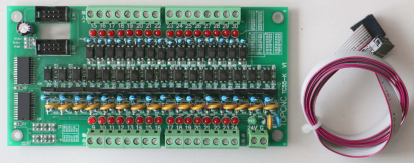

5、增加外部IO扩展功能，最多可扩展16通道隔离输入和16通道500mA隔离输出。

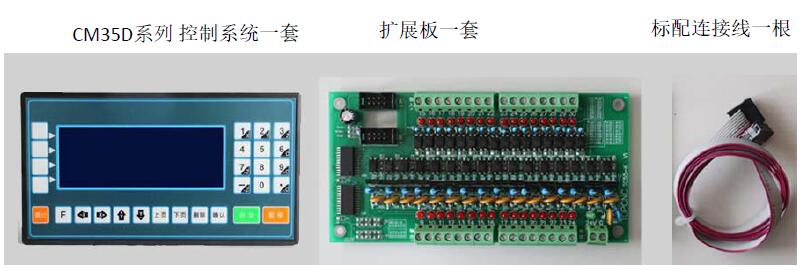

具体功能和使用方法如下： CM35D系列控制系统+CM35-I34O34扩展板=共计34 输入/24 输出（单独扩展板所配置IO 口16 入/16 出） CM35D控制系统+CM35-I34O08扩展板=共计 34 输入/8 输出（单独扩展板所配置IO 口16 入/0 出） CM35D系列控制系统+CM35-I26O16扩展板=共计 26 输入/16 输出（单独扩展板所配置IO 口8 入/8 出）CM35D系列控制系统+CM35-I18O24扩展板=共计 18 输入/24 输出（单独扩展板所配置 IO 口0 入/16 出）原有新版CM35D系列控制系统从 2014 年 5 月 15 号起的新版CM35D系列 控制系统都可以直接增加扩展板 一、所需准备

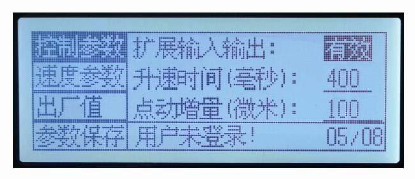

二、连接示意图如下 扩展板的系统设置及测试方法 1、主界面→参数设置→用户管理→用户密码：输入 123456 2、退出→系统参数→控制参数→下页→扩展输入输出：用“确认”键将“禁止”切换成“有效”
3、参数保存→确认（保存） 4、切断电源 5、将扩展板与 CM35D系列 通过标配连接线连接好，并连接好扩展板电源 6、将控制器与扩展板电源同时打开，或先打开扩展板电源，然后打开控制器电源7、打开控制器电源后，系统自动识别扩展板的输入及输出口配置，进入正常主界面8、主界面→参数设置→系统自检→实际输入里面可以进行测试操作或 →实际输出里面进行输出口的操作9、系统自带的 IO 设置可以正常配置 外部手自动切换输入口不可以使用扩展板上的 IO，只可以使用系统本身自带的18 输入口上来配置

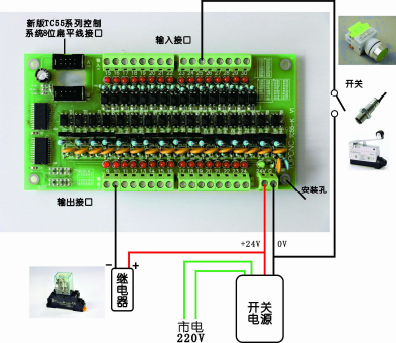

三、扩展板接线图如下

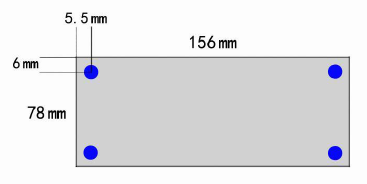

四、安装结构
