如何给86步进电机匹配合适的PX86N系列行星减速机(lwj)
2015年10月30日


今天我们来说下如何给步进电机选择合适的减速机,就拿咱们常用的86步进电机举例,如何选择合适减速比呢,首先您清楚从哪些减速比里挑选,有多少规格可选择。



型号

减速比

实际减速比

输出转矩
    n.m
输入转速
    RPM
 效率
   %
  回程间隙
   arcmin
  重量
   kg
级数

PX86N004S04440300090%181.651
PX86N006S06640300090%181.651
PX86N010S01010.562570300085%202.12
PX86N016S0161670300085%202.12
PX86N020S0202070300085%202.12
PX86N024S0242470300085%202.12
PX86N030S0303070300085%202.12
PX86N036S0363670300085%202.12


上表列出了86系列普通行星减速机的常规减速比,可在这些规格里选择自己需要的,现在知道了有哪些减速比,就根据自身的需求来选择了,主要的参数就是( 转矩  速度 )拿86HBP113AL4-TK0型号的步进电机举例 电机是8.5n.m静转矩,速度四五百转,大家都知道 步进电机速度越高 8.5n.m 在四五百转也就剩余个3n.m左右,现在 转速和转矩都有了 就可以根据自己需求选择减速比了 如我想每分钟减速后输出20转 转矩达到40n.m ,像这样就可以选择 10或者16速比均可以达到 (电机实际转矩*减速比*效率>实际要求输出转矩)即可。

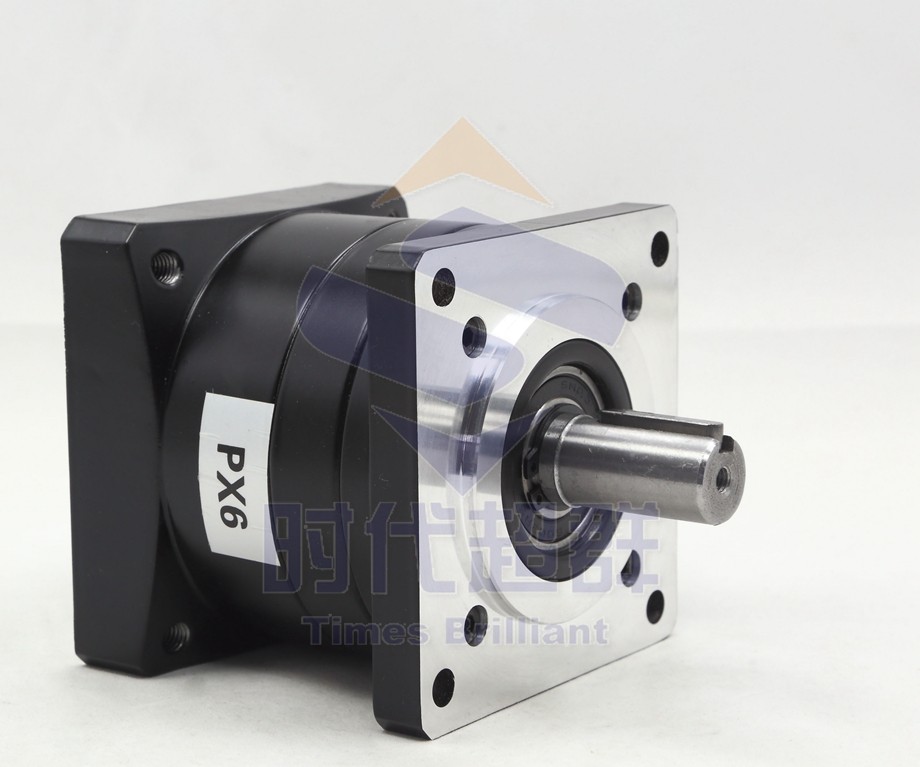

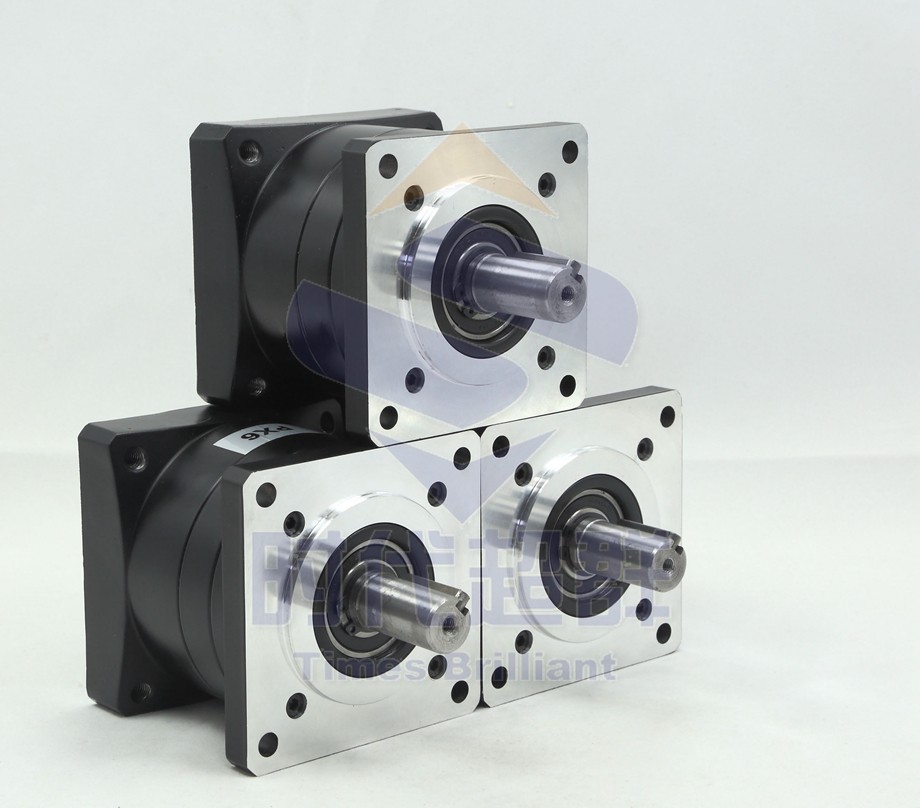

PX86N系列外观最近有所改进,连接法兰为铝合金打造,


PX57系列相关介绍:http://www.zgbjdj.com/news2.asp?id=9644


PX80系列相关介绍:http://www.zgbjdj.com/news2.asp?id=9654



PX系列为普通型行星减速机,后来几天会更新精密行星减速机,敬请期待.


更多详细资料或者选型问题可咨询:928221169QQ 电话:18801063276


行星减速机选型手册下载:减速器产品手册.pdf
