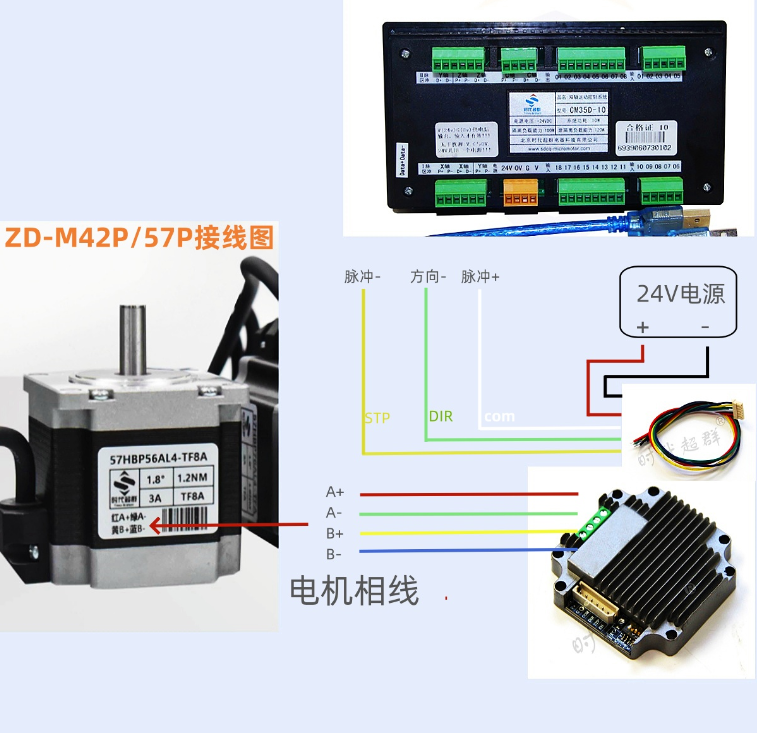

电机和驱动的接线是如上图所示，红绿黄蓝，对应A+A-B+B-

驱动器的STP接控制器的脉冲负，驱动器的DIR接控制器的方向负，驱动器的COM接24V的负极。

驱动器控制器供电24V

上图为时代超群步进电机驱动器ZD-M57P, 微型设计，安装便利，可与 57 步进电机一体化，散热铸铝封闭型外壳，停止运行时自动半流,无锁相噪声，并行接口高速光电隔离,兼容3.3-5V 和12-24V 逻辑电平，电流 2-4.5A 连续可调，1/2/4/8/16/32/64/128 细分可选

配套CM35D系列可编程控制器，每轴可以实现独立运动，X、Y轴可以完成圆弧插补，任意两轴、三轴、四轴可完成直线插补。1-4轴可以联动，即能以混合速度达到同时运行同时停止。每个轴可以根据预先设置好的电子齿轮公式来精确地走直线、角度、圈数。
