图为时代超群48V直流无刷电机130BL18948，电机功率3KW，转速3000转。额定扭矩9.6NM，搭配ZM-BL72150SC直流无刷电机驱动器，峰值电流在150A以下，电源电压在DC24V~85V有霍尔直流无刷电机，并具有大电流工作时温度低的特点。应用于针织设备、医疗设备、食品包装机械、电动工具等一系列的电气自动化控制领域。

今天介绍一下这款驱动如何自学习线序，另外如何调整上电旋转方向

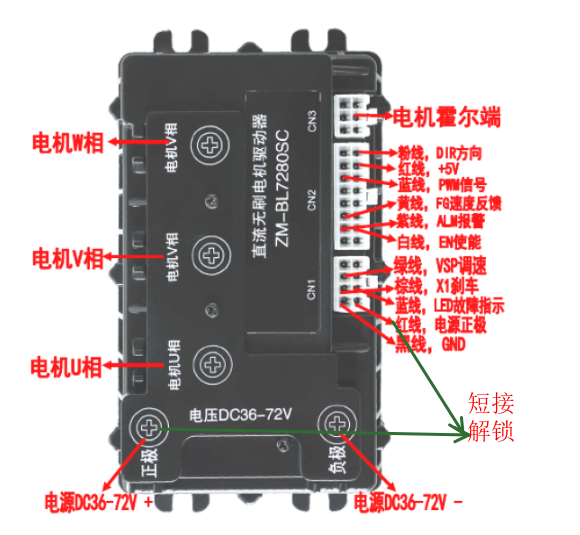

图中蓝色圈的引脚13脚和8脚，就是线序自学习引脚，用一根线导通，然后控制电机旋转5S钟断开，就自学习成功了。

自学习成功前提：

1.驱动供电

2.接好UVW线和电机霍尔线

3.解开电子锁：红线，电源正极引脚和供电电源用一根线短接

4.给速度信号和启动信号

自学习成功以后，如果想要的上电旋转方向和自己想要的不一致，可以调换UV相线然后重新学习就可以了。
