图中导轨为时代超群HBX系列双线型重型滑台导轨滑块为150mm*155mm含四个导轨滑块，水平载重300KG，垂直载重100KG,定位精度0.03MM，可以做到有效行程2米以内。规格：1605、1610、2020、2010

1605是指滚珠丝杠直径16，05是指螺距，螺距就是电机360度（也就是一圈）走的毫米

客户空间限制，所以在能保证有效行程的情况下，想总长尽量小。了解到客户负载为100KG,速度不快，我们建议选择86的步进电机，让滑台移动到轴承板和联轴器的部分，可尽可能的保证移动的有效距离。

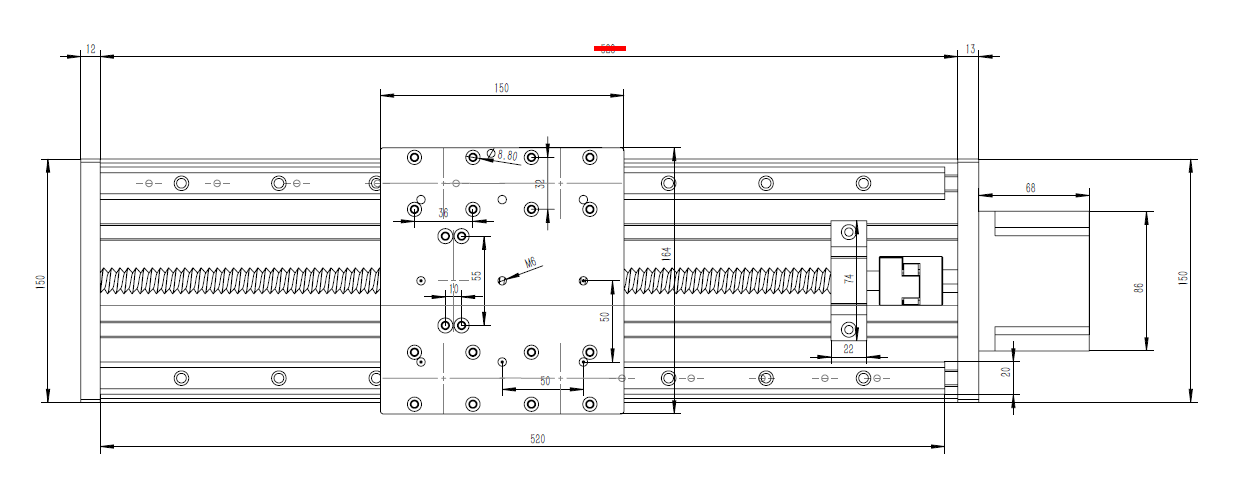

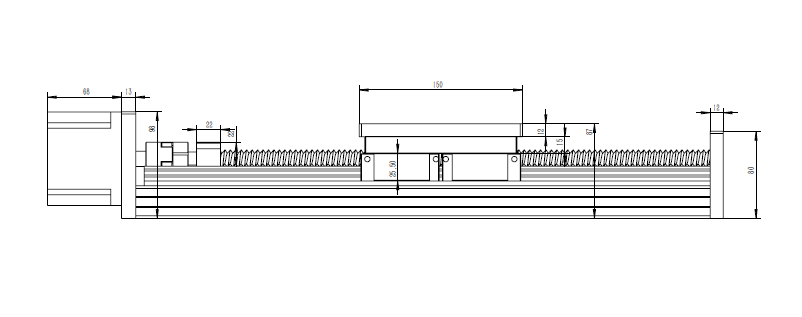

具体尺寸如下：

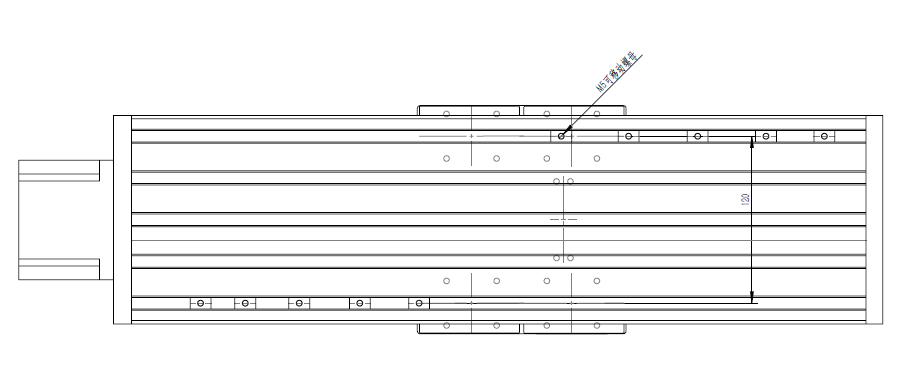

正面和背面

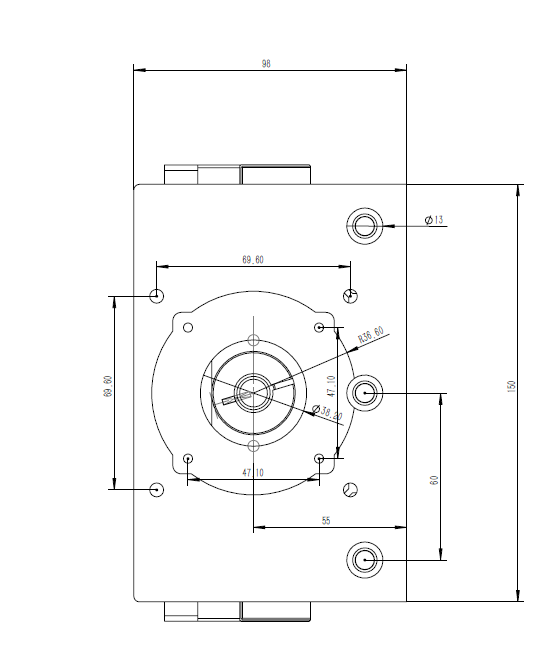

装86电机的 连接板尺寸图

此款导轨可加装风琴罩，用于防尘，可以在恶劣的环境里使用。

风琴防护罩全称为柔性风琴式导轨防护罩，是机床防护罩的一种.风琴防护罩的形状可以根据实际需要设计成各种样式，尺寸可以根据实际需要制作，柔性风琴式防护罩，俗称皮老虎。外用德国尼龙布，内加PVC板支撑，两端装载用于固定的金属连接骨架或塑料连接骨架。此类护罩具有压缩小、行程长等优点。可耐油，耐腐蚀，硬物冲撞不变形；并具有寿命长，密封好，行走平稳，坚固耐用等特点，给机床的使用带来很好防防杂志效果。

电话：13811070445（刘女士）
