DBLS-KZH控制盒对应ZM-6618驱动器接线如图 GND=V- F/R=DR SV=VE PG=FG +5V=V+ 接好线以后调节参数 P002=电机极对数 P003=OF 这样设置好以后上电显示的为真是转速

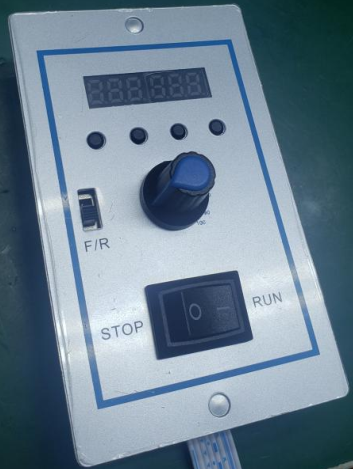

功能一： 速度显示，显示电机的实时转速。 功能二： 面板上有 启停按键，控制电机的启动停止。stop停止， run启动 功能三： 面板上有 正反转按键,控制电机的正反运行模式，F/R口 功能四： 面板上有 调速电位器，可以无级调节电机的不同速度。

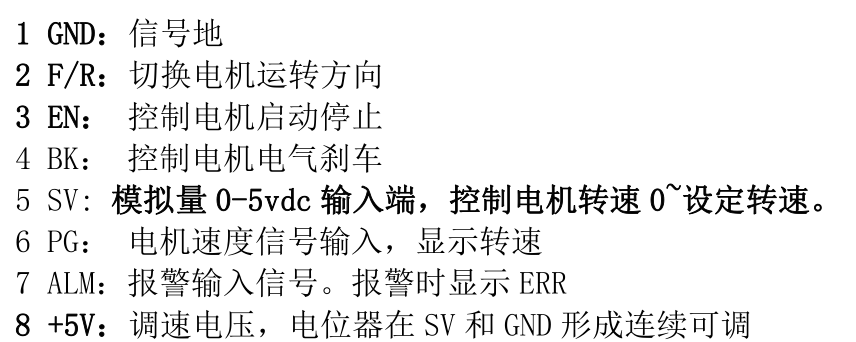

接无刷驱动器的端子接口说明：

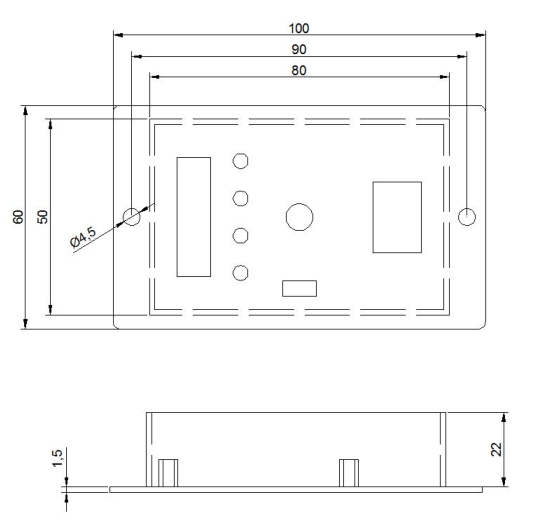

机械安装尺寸如下：
开口尺寸是 50*80mm 安装孔距是90mm , 引出线长 500mm 显示板修改参数定义： P001 02 电机极对数( ( 按电机实际极对数修改) ) P002 OF 速度脉冲信号倍率 （单对极 1 1 个脉冲一圈对应 2 DBLS-02 无刷驱动器，参数为 0F ） ( 单对极 3 3 个脉冲一圈，参数改为 5 ，对应DBLS-01-S ， 02S， 03S，06S，07S 等无刷驱动器 ) ( 单对极 6 个脉冲一圈，需要改两个参数，P002改为3，P003改为13，对应 DBLS-01等）
