客户定做出线带线鼻子的24V直流无刷电机(LP)
2023年10月20日


何为线鼻子,如图,压线的一种处理方式

规格要求:

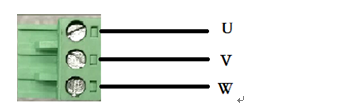

电机动力线:带插头,线长500mm

线鼻子-线色/线号

管形端子-黄/U

管形端子-绿/V

管形端子-蓝/W


插头型号:MG 2EDG508,3P,插头

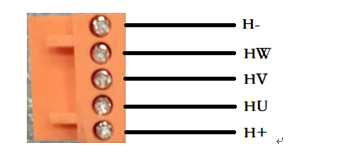

电机霍尔线:带插头,线长500mm

线鼻子-线色/线号

管形端子-黑/H-

管形端子-黄/HW

管形端子-绿/HV

管形端子-蓝/HU

管形端子-红/H+


插头型号:HT396,5P,插头


时代超群210W直流无刷电机57BL115S21-230TF9,此电机为57方法兰,24V供电,额定转速为3000转,额定转速0.7NM,具体参数如下,

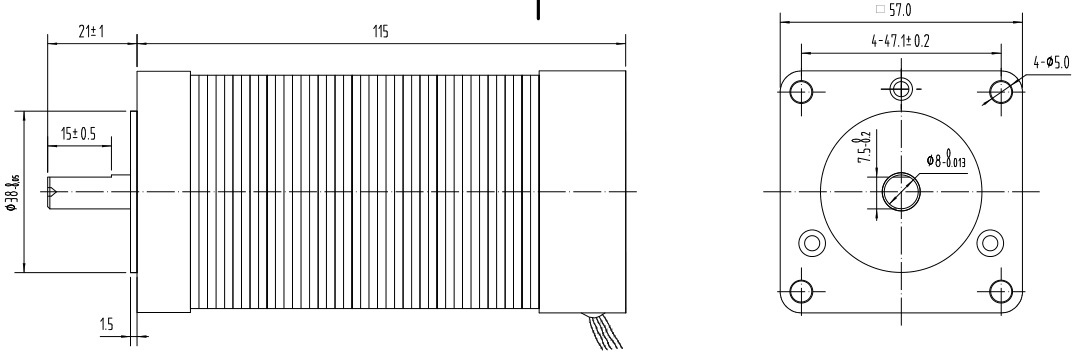

产品尺寸图如下:


此款电机采用节能环保领域的骄子-钕铁磁硼钢,保证设备的良好性能。可用于抽油烟机、抽水机等家用器具,以及打磨切削领域。




ZM-6618高集成度高可靠性无刷直流(BLDC)电机控制器, 三相全桥,PWM 方波驱动控制,过流保护措施,过载时立即关断输出及时保护电机,纯硬件设计,高速度,高抗干扰能力,宽幅电压兼容 DC12-60V,低发热,大功率

今天介绍一下,这款控制器如何与带启停开关的电位器接线调速使用:
