定制可以配86电机的HBX双线型直线导轨滑台(LP)
2023年5月15日

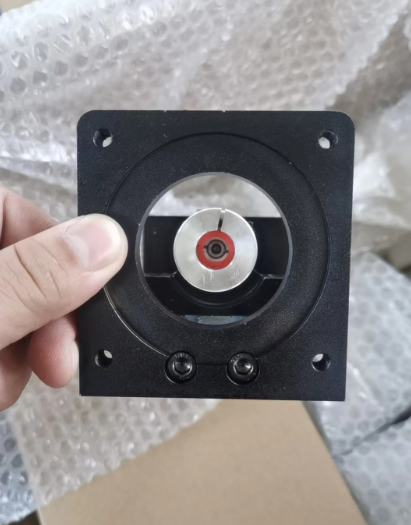

图为客户定做的100MM行程双线型导轨滑台,丝杆为1605的滚珠丝杆,电机法兰为86电机发兰连接片。联轴器为14MM孔输出

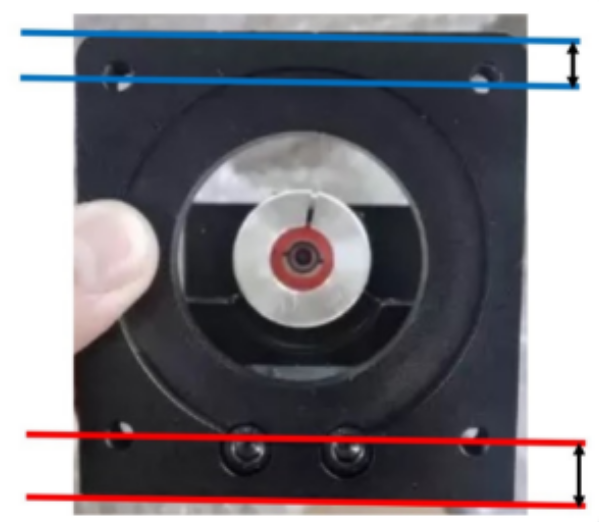

红色距离:红色12.5MM,蓝色距离8MM

80型材的双线导轨,加装了手轮,和锁紧功能,客户负载20KG没问题。这种HBX系列双线型滑台导轨滑块为50mm*80mm,水平最大载重100KG,垂直载重50KG,定位精度0.03MM,可以做到有效行程2米以内。规格:1204、1605、1610;1605是指滚珠丝杠直径16,05是指螺距,螺距就是电机360度(也就是一圈)走的毫米。


产品尺寸图如下:


时代超群其它款类型导轨推荐:


联系方式:QQ:467102884  电话:13811070445(刘女士)
