可以适配轴19MM和轴24MM 的130步进精密行星减速机(LP)
2023年5月10日


上图为时代超群PL130系列孔输出精密行星减速机,减速比一级二级三级多重速比可选,可以搭配130步进电机使用,精密等级可以小于8弧分。

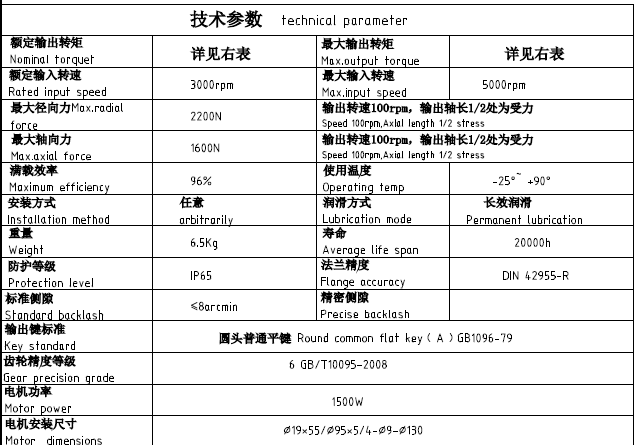

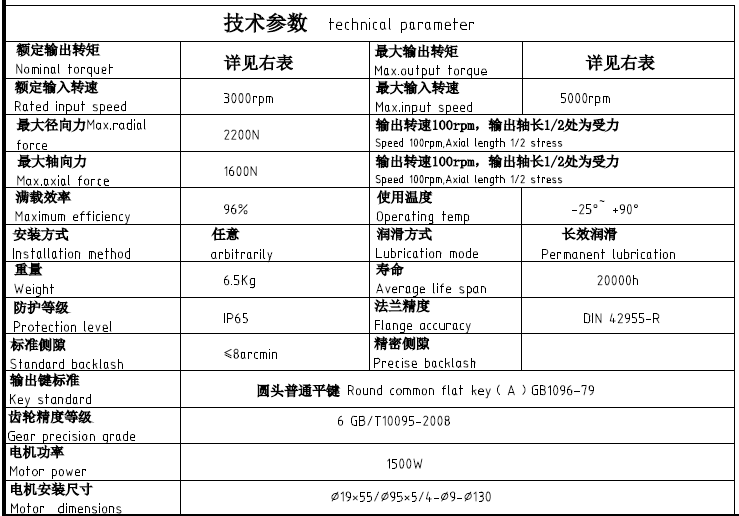

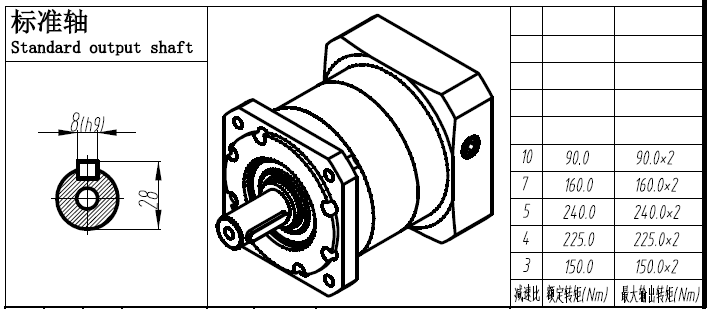

130步进一级速比减速机比及参数详情



电机+减速机的输出扭矩=电机扭矩*减速比*输出效率

计算电机+减速机以后的输出扭矩还要考虑减速机的额定承载扭矩。一定要在减速机的额定承载扭矩内

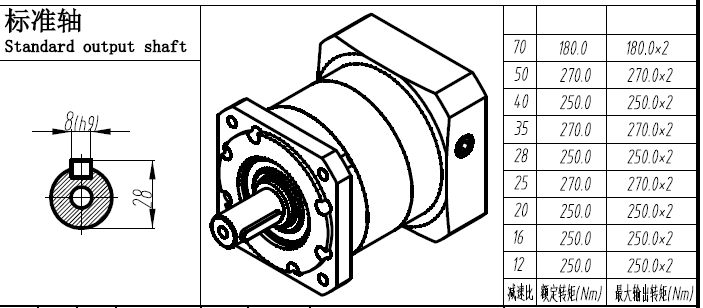

130步进二级速比减速机的速比选择范围和



电机+减速机的输出扭矩=电机扭矩*减速比*输出效率

计算电机+减速机以后的输出扭矩还要考虑减速机的额定承载扭矩。一定要在减速机的额定承载扭矩内

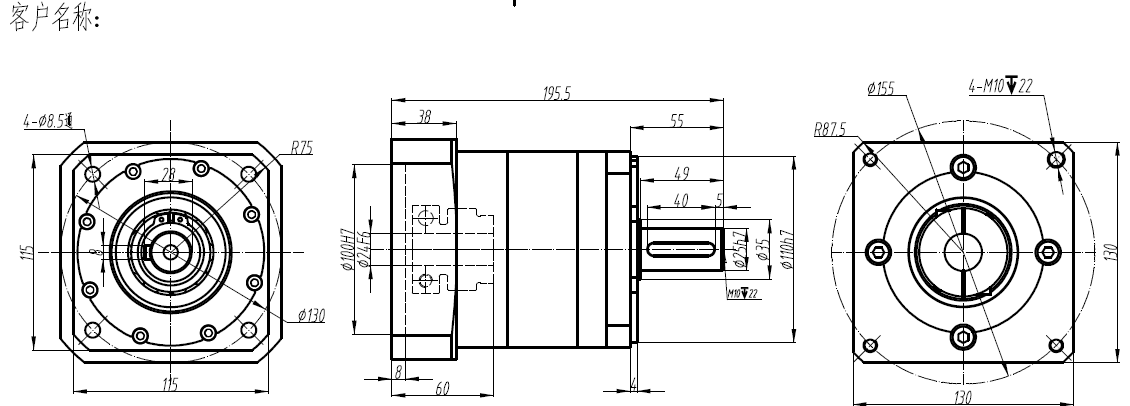

适配轴19MM的 130步进电机尺寸图如下:

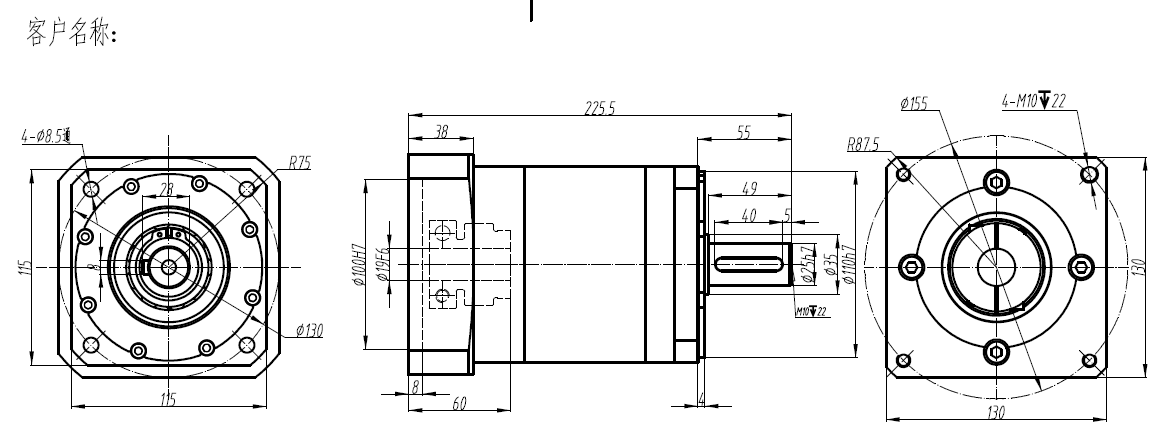

适配轴24MM的 130步进电机尺寸图如下:


时代超群130系列步进电机

130步进电机步距角°电机电流(A)电机扭矩(N.m)机身长度(L)相电阻相电感转子惯量
130HCY180AL3S-TK01.2°6.8A24N.m180mm0.5611.624.6
130HCY220AL3S-TK01.2°6.8A28N.m220mm0.7614.932.3
130HCY250AL3S-TK01.2°6.8A35N.m250mm0.9618.142.5
130HCY285AL3S-TK01.2°6.8A50N.m285mm1.12150.3
130HCY310AL3S-TK0
1.2°
6.8A60N.m
310mm
1.5
28
60.2


具体尺寸图如下:


联系方式:QQ:467102884  电话:13811070445(刘女士)

淘宝店铺:
