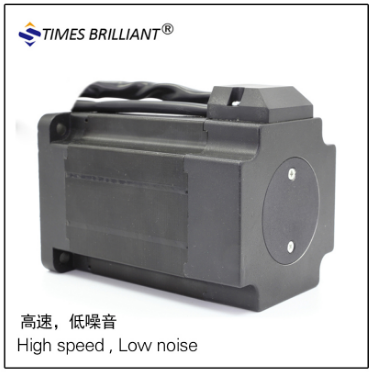

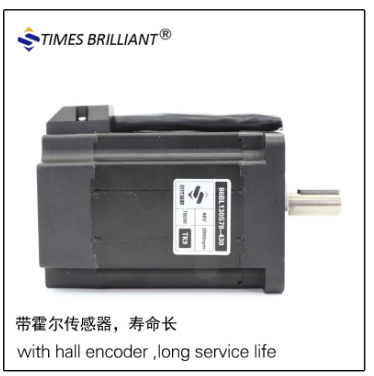

上图客户定做的一款12槽8级的直流无刷电机80BL1350S78-3130TK9，电机功率780W，电压310V，配套驱动220V供电，输出到电机310V直流，转速3000转，额定扭矩2.5NM，具体参数如下：

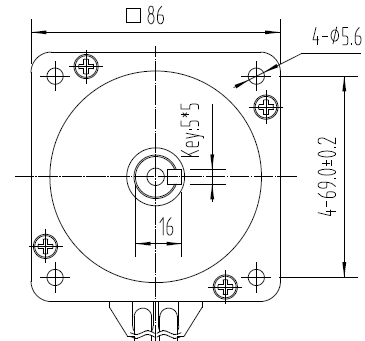

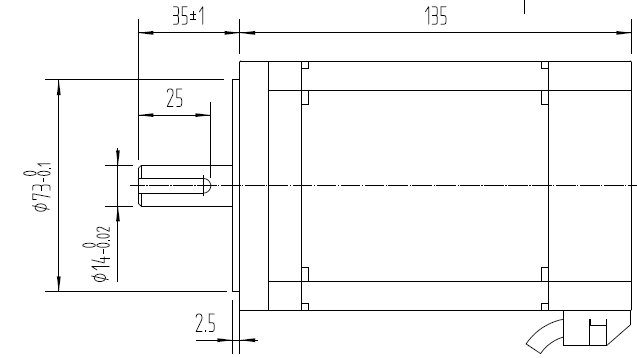

产品尺寸图：

ZM-BL2210T直流无刷电机驱动器是我公司推出的，针对大功率电机传动领域的高科技产品。本产品使用大规模的集成电路取代原有硬件设计，具有更高的抗干扰性及快速响应等性能。本产品适合驱动输入电流在10A以下，电源电压在AC80V~250V以内（面板标称AC80V~220V）的任意一款有霍尔或无霍尔的三相直流无刷电机，并具有大电流工作时温度低的特点。产品广泛应用于针织设备、医疗设备、食品包装机械、电动工具等一系列电气自动化控制领域。

◆电流、速度双闭环设计，运行平稳；

◆高力矩高转速输出，****转速可达10000RPM(根据用户电机而定)；

◆调速方式：外接电位器，外接0-5V模拟量或外接PWM调速；

◆具有X1 (刹车)、DIR（方向）、EN（使能）信号控制端；

◆可输出测速脉冲FG供用户检测（光电隔离，门极输出）；

◆可输出报警信号ALM供用户检测（光电隔离，门极输出）；

◆具有过流、过压、欠压、过热、霍尔传感器相位出错、马达堵转等保护功能；

◆可外接刹车电阻使电机快速停机制动；

◆可外接手持式智能调试器ZM-BL01用于调试设置无刷驱动器参数及功能；

◆可通过无刷驱动器的网口外接速度显示器ZM-BL03，显示电机转速；

◆可用电脑通过485通讯端口设置无刷驱动器485地址，读取和控制无刷驱动器运行状态。

接线图如下：

驱动尺寸图如下：
