DBLS-02-S直流无刷驱动器上电报ERR-04如何处理(LP)
2022年5月7日


时代超群DBLS-02-S直流无刷驱动器上电报ERR-04是什么原因,如何解决?

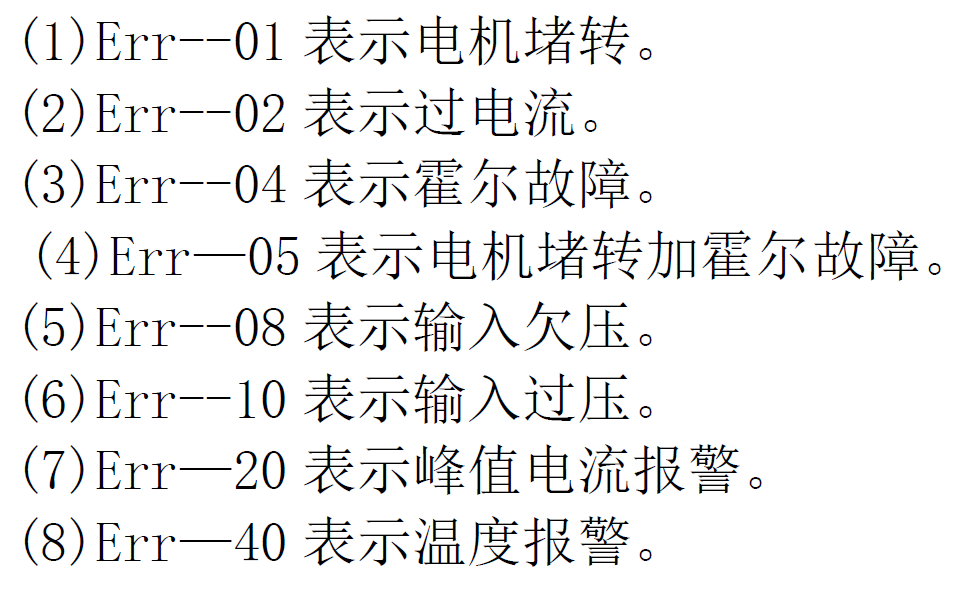

首先,我们知道报警代码的意思


根据故障代码,我们知道这是霍尔故障,那么上电就报霍尔故障,一般有几种情况

  1. 没有接霍尔线

  2. 霍尔线序接错

  3. 无霍尔电机,设置有霍尔模式。

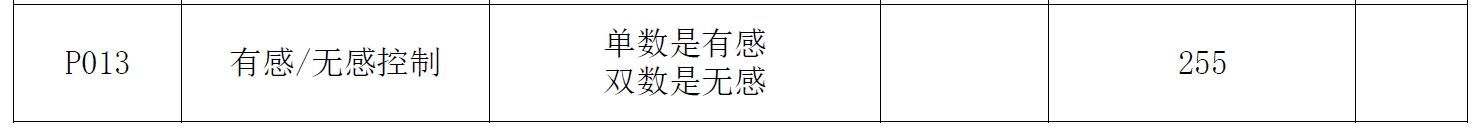

如何设置无霍尔模式


默认是单数的情况下,就是有霍尔控制,如果客户是无霍尔电机,必须吧P013调到双数,256就可以了



DBLS-02-S 驱动器高性能专用无刷直流电机驱动芯片, 组成具有集成度高、 体积小、 保护完善、 接线简洁明了、 可靠性高等一系列优点。 该驱动器适合驱动额定功率在500W以下的中小型无刷直流电机。 该驱动器采用新型的PWM技术,使无刷电机运行速度高,振动小,噪声低,平稳性好,可靠性高。

二 产品特征:
1、 PID 速度、电流双环调节器
2、 高性能低价格
3、 20KHZ 斩波频率
4、 电气刹车功能,使电机反应迅速
5、 过载倍数大于 2,在低速下转矩总能达到最大
6、 具有过压、欠压、过流、峰值电流、霍尔信号等故障报警功能
7、 兼容无霍尔方式驱动,即可做无刷无霍尔驱动器单独使用


输入电源 24VDC~48VDC,电压范围20~55VDC
加速时间常数 出厂值: 2.0 秒

电机堵转保护时间 3 秒,其他可定制
安装尺寸如下:


带数字显示面板


驱动器详细参数设置:

通讯模式采用标准 Modbus 协议,符合国家标准 GB/T 19582.1—2008。使用基于 RS485 双线制串行链路通讯,物理接口采用常规 3 针 2.54 接线端口(A+,GND,B-)端子,串行连接非常方便。传输模式 RTU,效验模式 CRC,CRC 起始字 FFFFH。数据模式 8 位异步串行,1 停止位,无效验位,支持多种通讯速率



RS-485 通讯可以通过驱动 常规 3 针 2.54 接线端口 器进行通讯。

常规 3 针 2.54 接线端口 的引脚定义如下:
