8极60直流无刷电机100W24V3000转直流无刷电机(LP)
2022年4月14日

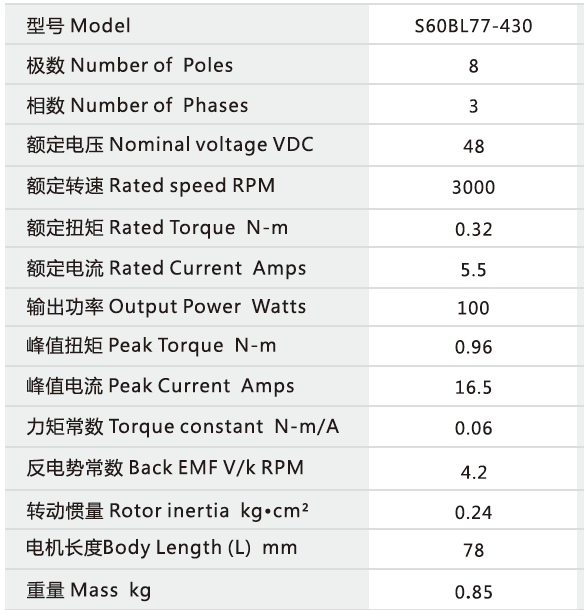

上图为时代超群一款机身长比较短的8极低压直流无刷电60BL77S10-430TF9,电机电压48V,功率100W,转速3000转,扭矩0.32NM,常用于,打磨,切削,钻孔等场合,具体参数见下表:


产品尺寸图如下:


两种法兰端面可选。

线序定义如下:


配套的驱动器ZM-6510A具有更高的抗干扰性及快速响应等性能。适合驱动峰值电流在 10A 以下,电源电压在 DC18V~50V 以内 (面板标称 DC24V~48V )的任意一款低压有霍尔或者无霍尔传感器的三相直流无刷电机。



主要特点

◆电流环设计,低速力矩大,运行平稳;

◆高力矩、高转速输出,最/高转速达 20000rpm/min(根据电机转速而定);

◆具有脉冲速度输出,可以随时观察电机转速;

◆调速方式:0-5V 模拟量及 10 Hz -300Hz PWM 调速,方便用户使用;

◆启停使能控制信号、方向信号输入;

◆过流、过压、堵转及缺相保护等功能。

功能概述

标准出厂默认设置为方波有霍尔开环模式,可根据不同客户的需求写入不同程序,来实现方波有霍尔速度闭环控制、方波无霍尔控制、方波无霍尔速度闭环控制等多种控制模式。

电气性能指标

电气性能(环境温度 Tj=25℃时)


使用环境参数:


端口说明


功能说明
