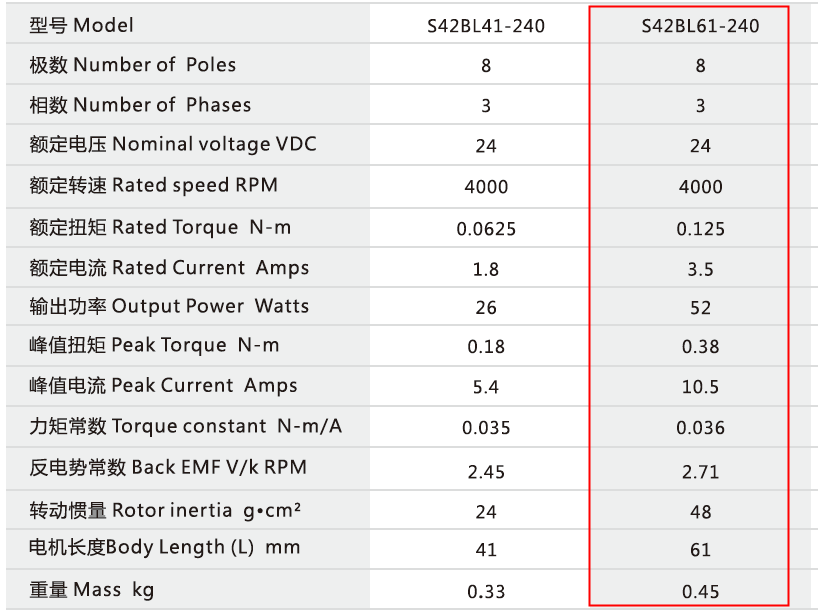

图为客户定制的小型42直流无刷电机42BL60S05-240TR9，电压24V，功率52W，转速4000转，极对数为4对级，额定电流3.5A,具体参数如下：电机采用高磁能积的稀土钕铁硼（Nd-Fe-B）材料，性能可靠、磨损小、故障率低，寿命比有刷电机提高了约6倍。

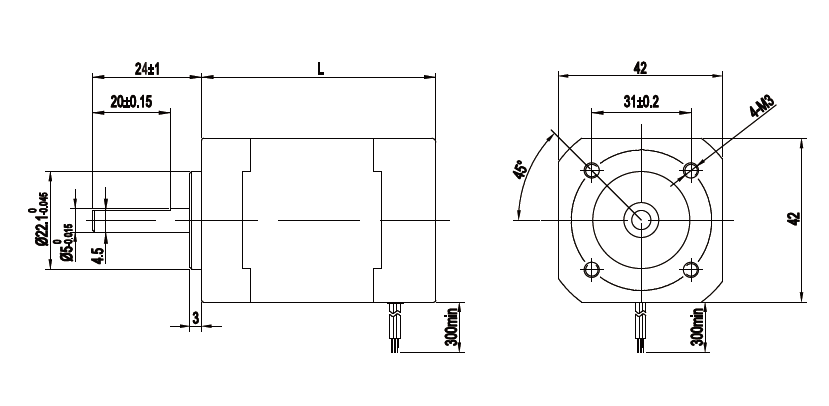

产品尺寸图如下：

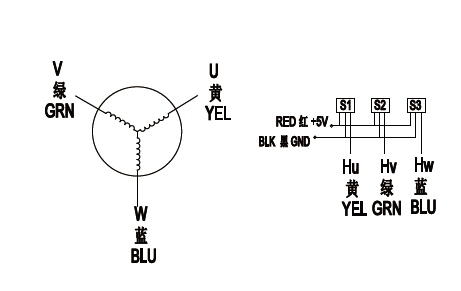

电机线序图如下：
配套驱动ZM-6505是我公司基于BiCD工艺集成电路开发的高性能直流无刷控制器(驱动器)，具有体积小、可靠性高、寿命长、易于使用等特点。是一款高集成度高可靠性无刷直流(BLDC)电机控制器
驱动采用三相全桥，PWM方波驱动控制，具有过流保护措施，过载时立即关断输出及时保护电机，纯硬件设计，高速度，高抗干扰能力，宽幅电压兼容DC12-50V ，低发热，大功率
主要功能 l 欠电压(≤12V)、过压50V l 堵转3秒自动保护 l 霍尔错误保护 l 输出5A，过流关断输出 l 支持内置电位器、外接电位器、模拟电压和PWM调速 l 带有使能反转功能，灵活配合常开、常闭控制系统 l 具有缓启动功能，避免电流过冲，有效保护电机 l 缓启动时间多档定制（0S、1S、3S、10S）默认1S
本控制具有多重保护功能，在保护功能起作用后可采取正确方法解除保护。 1.欠压保护，驱动器供电电压低于11V时驱动器进入保护状态。解除此保护请先断电，将电源电压调高至12V后再通电。 2.过压保护，驱动器供电电压高于50V时驱动器进入保护状态。解除此保护请先断电，将电源电压调低至50V后再通电。 3.堵转保护，当电机堵转3秒后驱动器会关断输出并进入保护状态，此时应尽快将使能置低或关闭电源，待电机堵转问题解决后再重新通电。 4.霍尔错误保护，驱动器检测到霍尔错误后会关断输出并进入保护状态，此时应尽快将使能置低或关闭电源，排除霍尔错误后再重新通电。
可以匹配时代超群以下直流无刷电机 联系方式：QQ:467102884 电话：18710050116（刘女士） 淘宝店铺：
