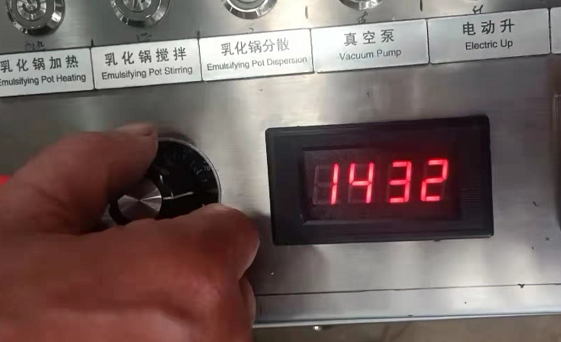

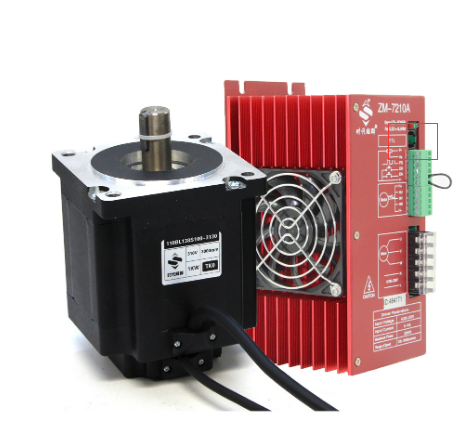

上图ZM-BL03转速表适用于时代超群带接口的驱动器ZM-6515A,ZM-7205A,ZM-7210A,ZM-7215A

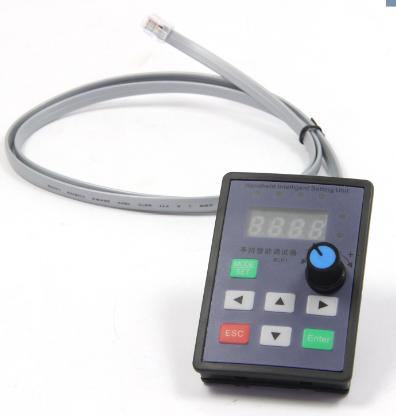

把网口电话线的任意一端插入驱动器的网口座中，再把电话线的另一端插入ZM-BL03的网口座中，即完成连接。 当驱动器连接的无刷电机在转动时，面板上显示电机的实时转速。（默认显示为4对极电机对应的转速且电机大于200转才会显示，如需其它极对数电机对应的转速，需用我司ZM-BL01调整极对数）
另外这款转速表还可以显示故障代码

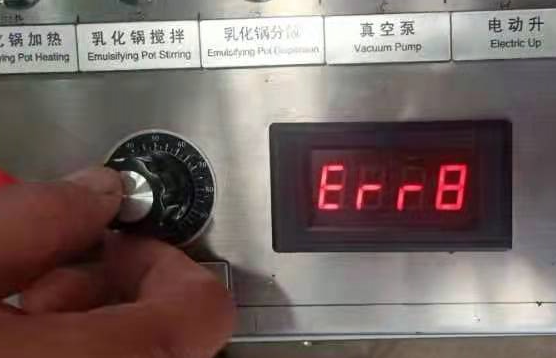

② 故障代码显示： 当驱动器出现故障时，显示器上显示  字样 具体故障代码为：  霍尔故障 （原因：霍尔线没有插到驱动上，或霍尔元件坏）
 低压故障 （原因：当前驱动器输入电压过低）
 过压故障 （原因：当前驱动器输入电压过高）
 过流故障 （原因：当前驱动器输出电流过大）
 堵转故障 （原因：输出电机堵转或电机线断路）
 过载故障 （原因：电机的负载过大）
 过热故障 （原因：当前驱动器温度过高）
 使能故障 （原因：驱动器使能信号故障）
 相电流过载故障：（原因：电机相电流过大）
驱动器故障排除： 2.2.1霍尔故障：查看霍尔线是否接牢；霍尔线相序是否接错；霍尔线的5V供电是否正确。 2.2.2低压故障: 查看电源输入电压是否小于当前驱动器****工作电压。 2.2.3过压故障：查看电源输入电压是否大于当前驱动器****工作电压。 3.5.4过流故障：查看输出电流是否大于当前驱动器最大输出电流。 2.2.5堵转故障：查看所带负载是否过大或电机输出线是否断路。 2.2.6过载故障：查看电机输出负载是否过大或电机与所选驱动器的最大输出功率不匹配。 2.2.7过热故障：查看电机输出负载是否过大或驱动器运行时间过长。 2.2.8使能故障：查看驱动器使能端是否未短接（低电平），或连接线是否虚接。 2.2.9 相电流过载故障：查看电机相电流是否过大。 注：1、以上 2.2.1～2.2.7，2.2.9故障，故障排除后驱动器必须重新上电，才能使驱动器正常工作。 2、2.2.8故障，只要使能端接线正常，驱动器即可在线恢复工作。当驱动器所有故障排除后电机再运行时，故障显示代码自动消失。
