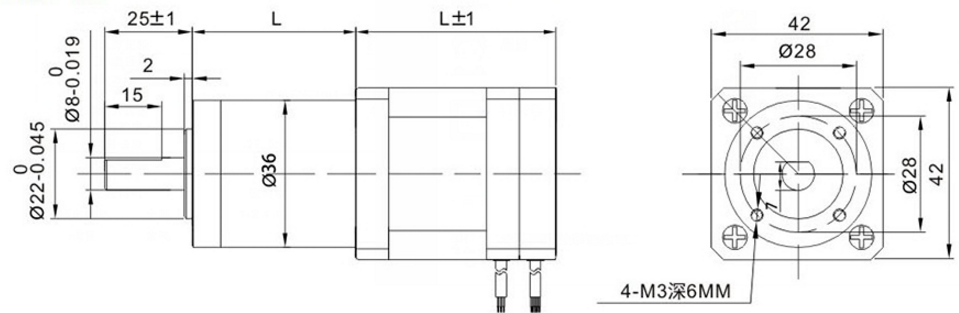

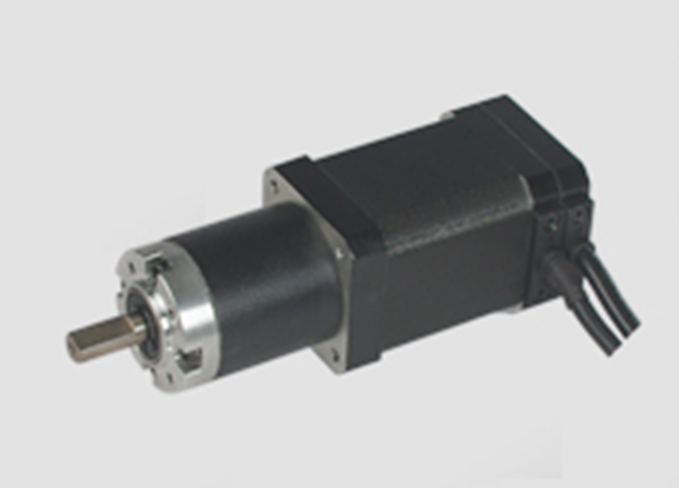

上图为时代超群一款小功率行星减速无刷电机,此款电机电压24V,额定转速有3000转,功率60W,额定扭矩0.2NM,极对数4,减速电机重量1.25KG,总机身长为70MM。具体尺寸图如下:
搭配行星减速机,输出效率为96%,减速箱输出轴径8MM,减速机输出一级速比有:3.7.5.2,二级速比有:13.7.19.27,三级速比有:57.70.71.99.100.140,具体参数如下: 电机加减速机最终输出的额定扭矩=电机额定扭矩*减速比*96%效率<减速机额定承受扭矩 假如减速比为7速比,输出扭矩=0.19NM*7速比*96%效率=1.27NM
那么如何给刹车电机搭配适当的驱动器呢? 60W/24V=2.5A,选配的驱动电压要在电机电压范围内,电流要大于峰值电流,如果不知道峰值电流,通常为计算电流的1.5~2倍,2*2.5A=5A,那么选择一款24V 5A左右的控制器即可。 ZM-6405E是我公司基于****BiCD工艺集成电路开发的高性能直流无刷控制器(驱动器),具有体积小、发热低、可靠性高、寿命长、易于使用等特点。 产品的特点及功能: ·高集成度高可靠性无刷直流(BLDC)电机控制器 ·三相全桥,PWM斩波方式 ·闭环稳速,大负载时电机仍能保持转速 ·纯硬件设计,高速度,高抗干扰能力 ·周波限电流方式,保护更加精确快速 ·低发热,大功率 ·欠电压(≤13V)、过热(>150℃)自动保护 ·堵转6秒自动保护 ·霍尔错误保护 ·输出限流线性可调:0.5-5A ·支持内置电位器、外接电位器、模拟电压和PWM调速 ·带有使能功能 ·具有缓启动功能,避免电流过冲,有效保护电机 联系方式:QQ:467102884 电话:18710050116(刘女士) 淘宝店铺:
