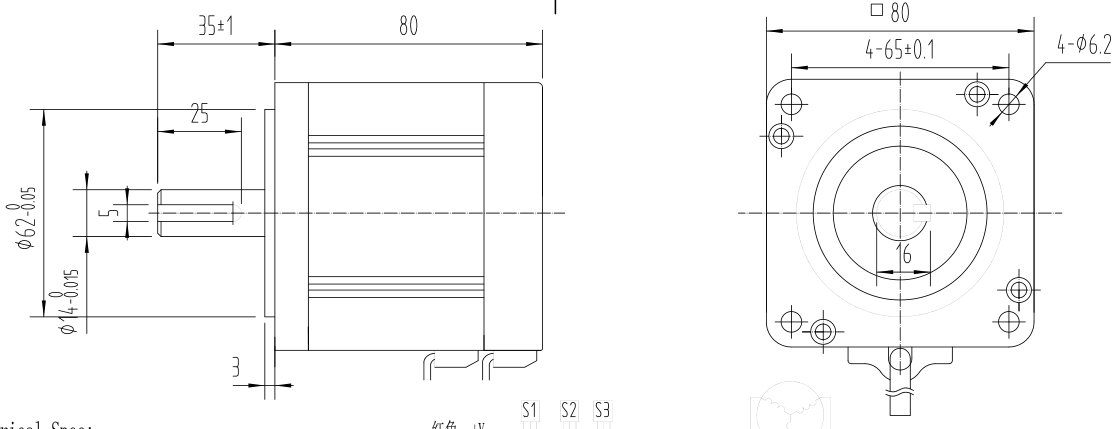

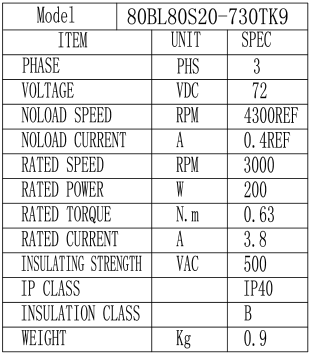

上图为客户定做的时代超群一款无刷电机80BL80S20-730TK9,电机额定功率200W,3000转,输出力矩可达0.63Nm,电机机身长80MM,具体参数表如下:高转速、低噪音,适用在有无极调速需求及小型自动化控制领域,常用于医疗设备,健身器材,电动车等。 产品尺寸图如下:
接线定义如下:
电机电压72V,推荐一款正弦波控制 ZM-BL72Z50S直流无刷电机驱动器是我公司****推出的,针对中功率无刷电机传动领域的高科技产品。本产品使用大规模的集成电路取代原有硬件设计,具有更高的抗干扰性及快速响应能力。本产品适合驱动峰值电流在50A以下,电源电压在DC54V~91V以内(面板标称DC60V~90V)的任意一款低压正弦波有霍尔三相直流无刷电机,并具有大电流工作时温度低的特点。产品应用于针织设备、医疗设备、食品包装机械、电动工具等一系列的电气自动化控制领域。
主要特点 ◆正弦波控制,恒电流模式,无极调速; ◆ 高力矩、高转速输出,****转速可达 10000rpm/min; ◆ 有 EN(使能)、DIR(方向)、X1 (刹车)信号控制端; ◆ 可输出测速脉冲 FG(门极输出); ◆ 可输出报警信号供用户检测; ◆ 具有欠压、马达堵转等保护功能。
接线图和外形尺寸图
控制方法如下: 如何控制电机调速?下图红框可外接电位器调速,VSP端口为调速信号端口
如何控制正反转?下图红框端口短接,即可控制正反转
如何控制电机启停?下图红框端口短接,即可控制正启停
