电池带无刷电机运转能够持续运转多长时间如何测算?(LP)
2019年4月10日

150W 36V.jpg TB2FulMaX5N.eBjSZFGXXX50VXa_!!504870142.jpg

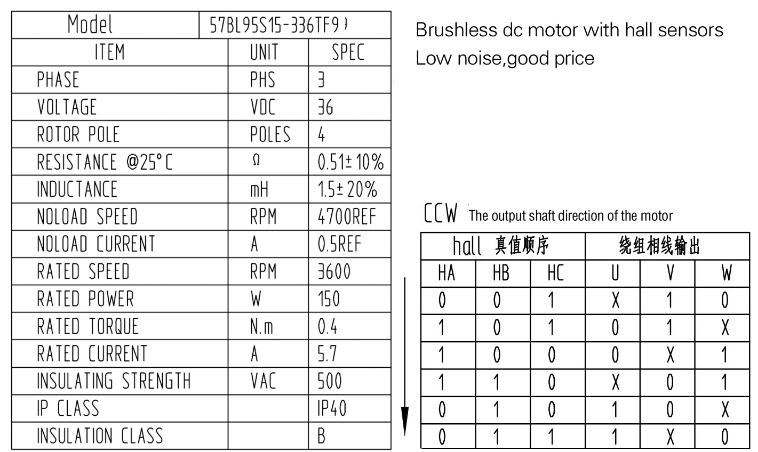

时代超群36V直流无刷电机57BL75S15-336TF0电机功率150W,电压36V,转速3600转,额定输出扭矩0.4NM!搭配的事7.5速比蜗轮蜗杆减速机,电机的具体参数见下表:



客户选购的这款36V 150W 3600转直流无刷电机搭配了一款7.5速蜗轮蜗杆减速机

最终的输出转速为3600/7.5=480转/分钟

最终的输出扭矩为0.4NM*7.5*60%效率=1.8NM

客户手头有12V 20A电池三块,给36V 150W电机供电能工多长时间呢?

12V 20A电机并联的话是12V 60A

我们电机是36V的,所以客户电池要串联就是12*3=36V 20A

测算能供电多长时间,那么就要知道电机工作时的额定电流是多少。

因为实际应用中客户的工作电流都是不一定的,所以需要测算,但是客户在选购电机的时候,电机会有一个额定电流值,只要客户选型没有选小,那么实际应用的时候额定电流就会比电机的额定电流还要小才对。

我们通常就按照电机额定电流在算一下

通常电池上的20A是这个意思:以20A的电流放电能放一小时

最终工作的时间就是20A/5.7A(电机额定电流,实际应用要比这个小才对)=3.5小时



ZM-6508是时代超群基于****BiCD工艺集成电路开发的高性能直流无刷控制器(驱动器),具有体积小、发热低、可靠性高、寿命长、易于使用等特点。

ZM-6508驱动器采用输出限流方式,有效避免因启动或负载加大时电流过大导致工作异常。实际使用时请根据电机参数设置输出限流值。

产品特点:

·高集成度高可靠性无刷直流(BLDC)电机控制器

·三相全桥,PWM斩波方式

·闭环稳速,大负载时电机仍能保持转速

·纯硬件设计,高速度,高抗干扰能力

·周波限电流方式,保护更加精确快速

·低发热,大功率

·欠电压(≤13V)、过热(>150℃)自动保护

·堵转6秒自动保护

·霍尔错误保护

·输出限流线性可调:1.5-8A

·支持内置电位器、外接电位器、模拟电压和PWM调速

·带有使能功能

·具有缓启动功能,避免电流过冲,有效保护电机
