时代超群直流刷电机改变旋转方向的方法汇总(LP)
2019年4月2日

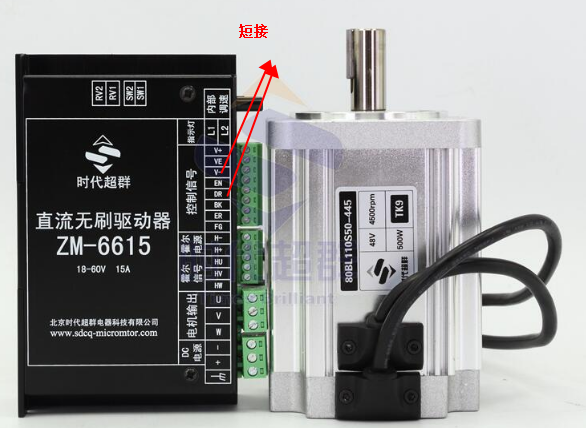

上图为时代超群主打80系列性价比高的一款无刷电机80BL110S50-445TK9搭配的是15A驱动器和一款48V-400W开关电源,电机额定功率500W 4500转 输出力矩可达1.1Nm,高转速、低噪音,适用在有无极调速需求及小型自动化控制领域,配套驱动器ZM-6615是我公司基于****BiCD工艺集成电路开发的高性能直流无刷控制器(驱动器),具有体积小、发热低、可靠性高、寿命长、易于使用等特点。ZM-6615高集成度高可靠性无刷直流(BLDC)电机控制器;三相全桥,PWM斩波方式;闭环稳速,大负载时电机仍能保持转速;纯硬件设计,高速度,高抗干扰能力;周波限电流方式,保护更加精确快速;低发热,大功率。

经常有客户联系说,无刷电机和驱动器接好线,但是电机方向不对,如何反转呢


其实最简单的方法就是用控制端口,V-根DR的通断来控制

当然到底是通是正传还是反转,可以通过拨码开关控制

另外还有一种不常用的方法,但是很有效。就是下边这种

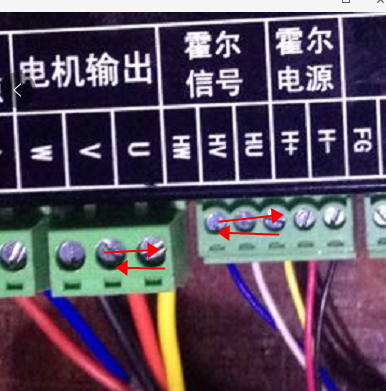

有的客户控制起来也比较简单,不想在接多余的线,上电以后就不要动任何东西了,那么也可以通过改变电机线序来实现电机方向的改变。

可以通过把绕组UV调换,同时把霍尔AC调换,电机就会反转。

注意,我公司有两种接线线序,如下:



原理同上。时代超群系列无刷电机如下




联系方式:QQ:467102884  电话:18710050116(刘女士)
