输出1.54Nm低噪音600转直流无刷电机驱动套装(LP)
2019年1月24日

blob.png blob.png

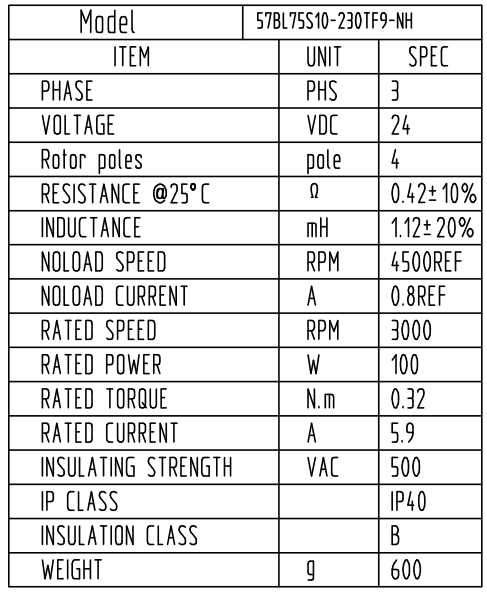

24V直流无刷电机57直流无刷电机57BL75S10-230TF9,电压24V,功率100W,额定转速3000转,电机采用节能环保领域的骄子-钕铁磁硼钢,保证设备的良好性能,具体参数如下:

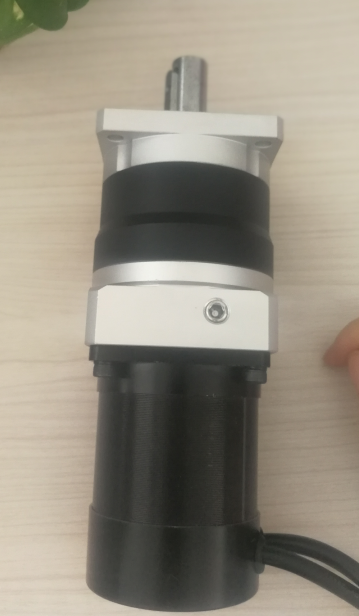

搭配的是5速比PL精密行星减速机精度更高,回差****可到3弧分,固定牢固稳定。能够输出的扭矩为0.32NM*5速比*96%=1.54NM,输出转速为3000/5=600转

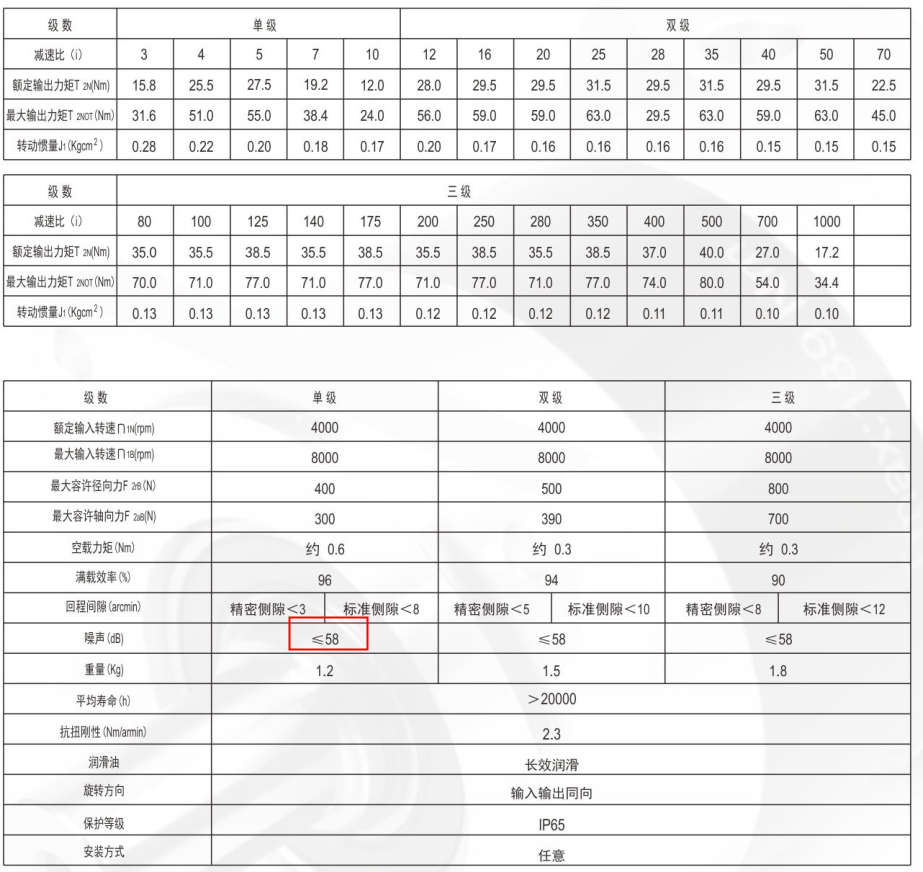

参数表如下:

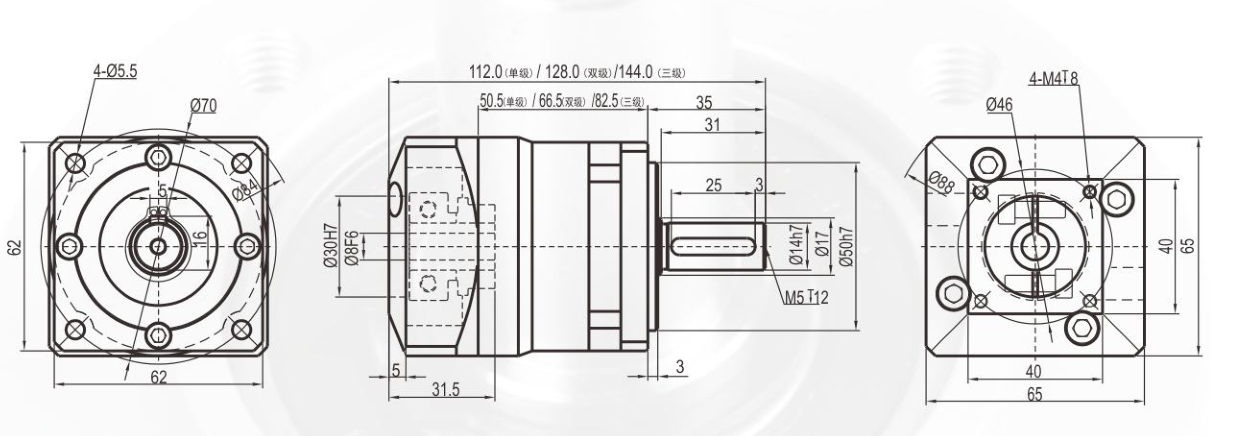

参数尺寸图如下:


那么如何给电机搭配适当的驱动器呢。我公司提供驱动配套服务。为你选择合适的驱动器。100W/24V=4.2A,选配的驱动电压要大于24V,电流大于4.2A 的2倍左右,及选择ZM-6510A(****40V 10A)


ZM-6510A 直流无刷电机驱动器是我公司****推出的产品,本产品使用大规模的集成电路取代原有硬件设计,具有更高的抗干扰性及快速响应等性能。本产品适合驱动峰值电流在 5A 以下,电源电压在 DC18V~50V 以内 (面板标称 DC24V~48V )的任意一款低压有霍尔或者无霍尔传感器的三相直流无刷电机。产品应用于针织设备、医疗设备、食品包装机械、电动工具等一系列的电气自动化控制领域。


调速方式选择( VSP/PWM)

1、外部输入调速: 将外接电位器(5K~10K)的两个固定端分别接于驱动器的 GND1 和+5V1 端,将调节端接于 VSP 端,即可使用外接电位器调速,也可以通过其它的控制单元(如 PLC、单片机等)输入模拟电压到 VSP 端实现调速(相对于 GND1), VSP 端口的接受范围为 DC 0V~+5V,对应电机转速为 0~额定转速;

2、PWM 调速:将 PWM 正端接 VSP,负端接 GND1,可输入频率 10Hz-300Hz,改变占空比调速


电机正/  反转信号( DIR )

通过控制端子 DIR 高、低电平的转换,可以控制电机的正反转。

注意 :为避免在电机高速运行时突然换向,对电机及机械设备的巨大冲击,当 DIR 端接收到换向信号,驱动器先让电机减速直到停止,停止约 2S 后,电机改变转向,提速至设定转速。

电机启动/ 停止信号( EN)

通过控制端子 EN 高、低电平的转换,可以控制电机的停止和运行。当 EN 为低电平时,电机正常运行;当 EN 为高电平或不接时,电机停止工作,处于自由状态,红灯常亮。此时驱动器功耗≦20mA。

出厂设置为 EN 和 GND1 短接。

联系方式:QQ:467102884  电话:18710050116(刘女士)
