推荐一款遇到限位可以停止也可以反转的无需编程控制CS10-3(LP)
2018年10月11日

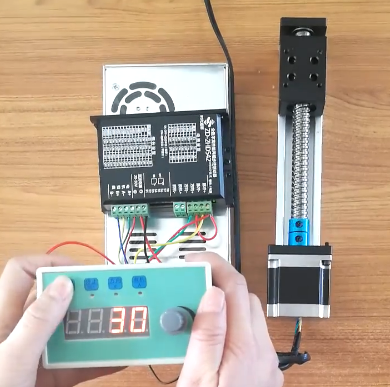

上图为时代超群CS10-3脉冲发生器可以控制步进电机,伺服电机,电机转速0-1000转每分钟,方波,无极可调。外接启停、方向可以实现外部控制,具有调速、定长功能。


此控制器有一个最常用的限位功能,常用于导轨控制,来控制电机带动丝杆做往复运行。此款控制器实现碰到限位开关就反转的功能,也可以实现碰到限位开关就停止的功能。


如果设置为碰到限位就反转的话设置如下:


如何设置为碰到限位就停止:


现款的控制器有模式5,含义是速度控制,遇限位时停止。大大方便了客户控制

客户通常使用的限位开关有两用,一种是两根线的接触样式限位开关,另外一种是感应式限位开关,通常为三根线

基础接线方式:



带限位款还会X1X2两个限位接口


下面介绍一下三根线的感应式限位如何接


三根线的接线接法:

粽色的是接电源的正极(1号端子),蓝色的是接电源的负极(2号端子),黑色的是接载(信负号输出)(X1限位或X2限位)。


XI限位,接这三个口


X2限位接这三个口


如果客户的是机械样式的限位,两根线的话,那么按照如下接


同理另外一个限位也就会接了。

具体操作设置


联系方式:QQ:467102884  电话:13811070445(刘女士)
