输出静扭矩可达21NM的57齿轮减速步进电机驱动套装(LP)
2018年9月21日


上图为时代超群一款机身长57MM的57HBP76AL4-TC0两相混合式步进电机,步距角1.8°,扭矩1.5N.m,电流2A,机身高56MM,轴径Φ6.35MM,出轴长22mm,齿轴,搭配的事GN57N020S0齿轮箱减速机,减速比20.

那么1.5NM步进电机搭配20速比的齿轮箱GN57N020S0,输出扭矩能达到多少呢?计算如下:

输出扭矩=电机扭矩*减速比*效率>实际需要的扭矩≤减速机能承受的额定扭矩

注意:好多人认为电机转矩乘以减速比就是减速机输出的转矩了。其实这是个误区。减速器有自身承受的额定输出转矩和最大输出转矩。此款1.5N.M步进电机,如果在配个20速比的减速机的话;按照上面说的 输出转矩就能达到30N.M了。没有考虑到输出效率和,电机能承受的的额定扭矩

输出扭矩=1.5*20*70%=21nm<30NM(减速机能承受的额定扭矩)所以,这么搭配的最终输出静扭矩为21NM。当然步进电机转速越高,扭矩也会相应降低。实际应用中都不到21NM的力,客户为此要留出一定的富余量

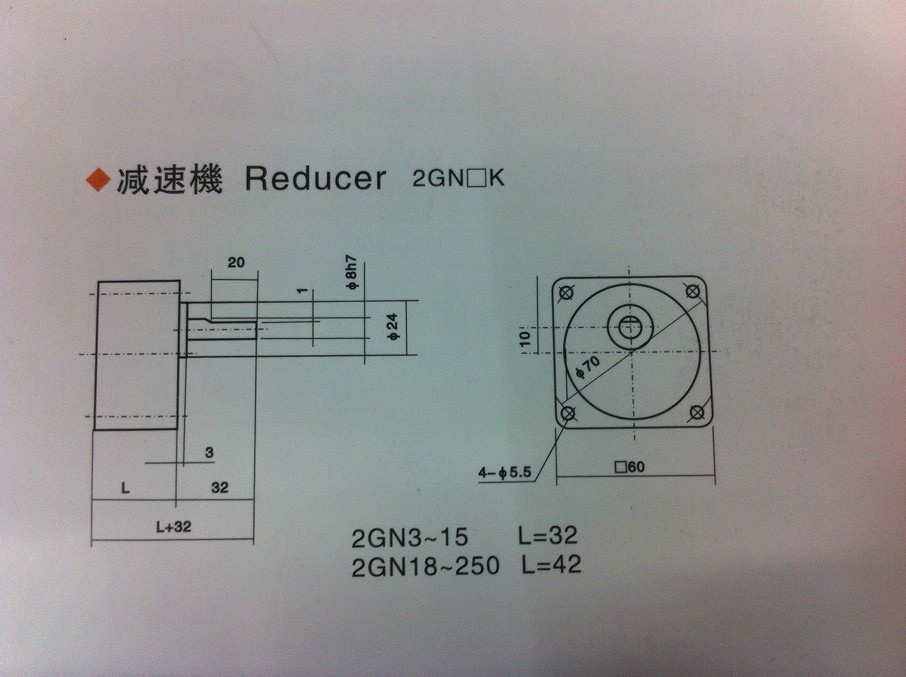

可以配的齿轮箱减速比齿有 1:3 1:5 1:7.5 1:10 1:12.5 1:15 1:20 1:30 1:50 1:180 1:100 经过齿轮减速之后。输出的力矩大、转速平稳、噪音小,具体尺寸图如下:

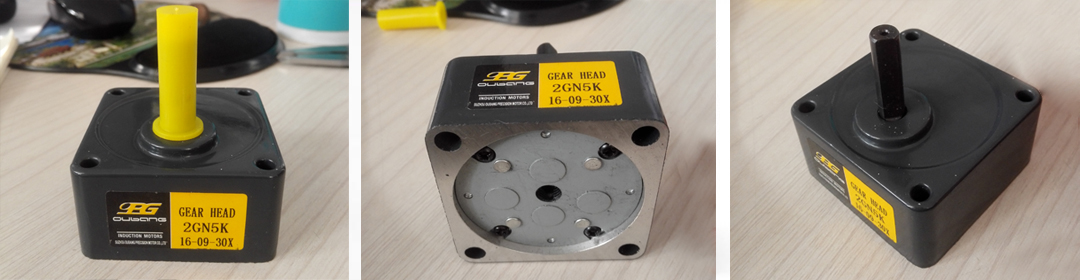

效果图如下:

配套驱动器推荐:


ZD-2HD542是我公司采用自主研发的高性价比的细分驱动器,特别适合大批量低成本用途,同时具有优越的性能。由于采用了三态控制技术,比市面上大多数驱动器的电机噪音和电机发热均有明显改善。此驱动器的细分多达十五种,SW4 可设置静止半流,极大地减小了电机发热。具有更宽的电流和电压。电机发热和噪音也明显改善,高速性能也较大提升,驱动器的尺寸也较小,和市面上的驱动器相比,****竞争力和吸引力。

ZD-2HD542两相步进电机驱动器低价格,高速力矩大;供电电压可达50V;输出电流峰值可达4.2A(均值3.0A);三态电流控制技术电机发热低;静止电流自动减半0.4S 减小为60%;可驱动4,6,8 线两相步进电机;光隔离差分信号输入,脉冲****响应频率****可达200KHz;细分精度128可选;外形尺寸小巧;电流设定方便,八档可选;4 位拨码,共15 档细分;具有过压、短路等保护功能;双极恒流PWM 驱动输出。

联系方式:QQ:467102884  电话:13811070445(刘女士)
