如何利用上位机或PLC来读取带霍尔直流无刷电机的转速(LP)
2018年6月12日

今天介绍一下如何利用上位机(如PLC 单片机)来读取电机的转速,此时需要驱动器支持速读取,其实带霍尔的无刷电机怎么来检测他的速度呢,一般看电机的极对数,比如2对极电机就是两个脉冲频率电机转一圈。4对极电机就是四个脉冲转一圈,一个脉冲为一个高电平一个低电平。此时驱动可以检测电机的霍尔信号来提取转速。


ZM-6625是我公司基于****BiCD工艺集成电路开发的高性能直流无刷控制器(驱动器),具有体积小、发热低、可靠性高、寿命长、易于使用等特点。

产品特点:

高集成度高可靠性无刷直流(BLDC)电机控制器

三相全桥,PWM斩波方式

速度补偿,大负载时电机仍能保持转速

纯硬件设计,高速度,高抗干扰能力

周波限电流方式,保护更加精确快速

低发热,大功率

应用极简,接线灵活,内置动态再生发电释放电路


1.可以利用FG,VE,V+端口外接转速表来采样电机转速

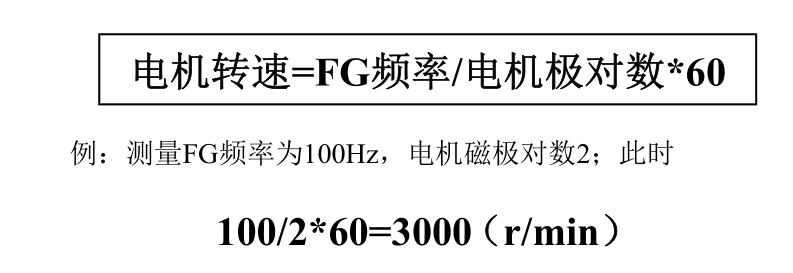

2.FG速度反馈端口,输出占空比50%,幅值5V脉冲方波。电机转速计算公式

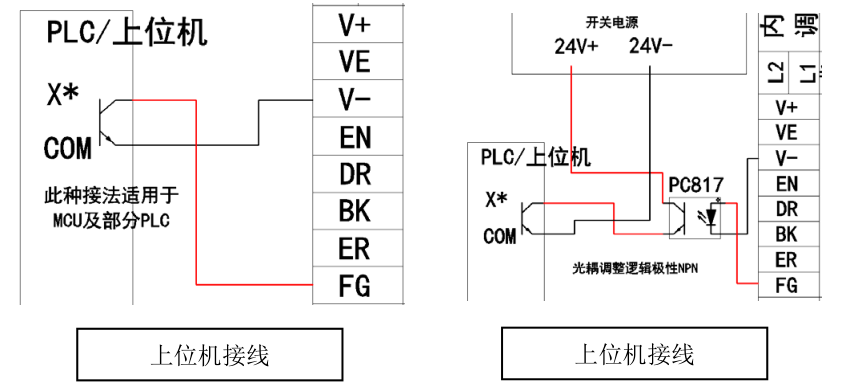

应用参考图如下:


注意! ER 端口****阻断电压30V ,超压使用将损坏驱动器。FG信号取自Hu ,由于电机霍尔停止位附有随机性,在电机停止后FG信号随机保持高、低电平位,此特性不影响转速采样。电机极对数请咨询电机供应商。

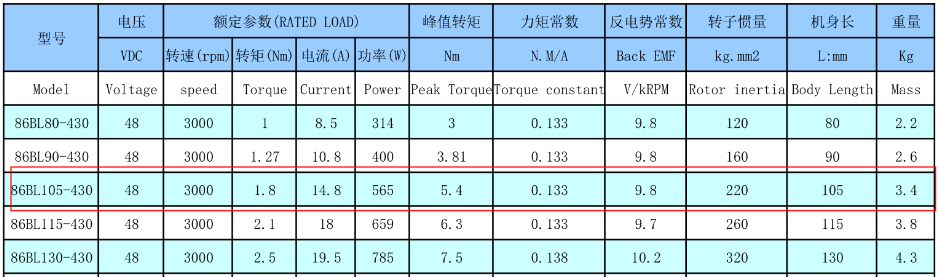

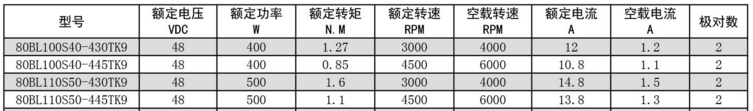

此款驱动可以搭配如下电机:



联系方式:QQ:467102884  电话:13811070445(刘女士)
