时代超群DY-IS步进/伺服控制器,具有体积小、可靠性高、寿命长、易于使用指令丰富等特点。DY-IS可控制轴数为单轴;可编程(可实现各种复杂运行:定位控制和非定位控制);****输出频率40KHz,特别适合控制细分驱动器;输出频率分辨率1Hz;编程最大 99 条;8 位数码管显示,手动/自动状态显示、运行/停止、状态显示、步数/计数值/程序显示、编辑程序,参数显示、输入/输出状态显示、CP 脉冲和方向显示;有自动运行功能、手动运行功能、参数设定功能、程序编辑功能、回零点功能:可双向自动回到零点;编程指令共 14 条指令。 成功应用于以下产品: 数控钻床系统、数控车床系统、数控铣床系统、数控磨床系统。 裁剪机控制系统、切割机控制系统、焊接控制系统、点胶机控制系统、送料控制系统。 位移台、一维控制平台、二维控制平台。 螺纹机控制系统、锁螺丝机控制系统。 喷涂生产线控制系统、装配生产线控制系统、记米器控制系统 此款控制器怎么控制电机做一定行程内的往复运行呢? 其实很简单 程序清单: 00 SPEED 7000(根据客户情况设定) 01 G_LEN 70000(位置根据客户实际情况设定)
02 SPEED 7000(根据客户情况设定) 03 G_LEN -70000(走反转位置根据客户实际情况设定) 04 JUMP 00(跳转到00条实现程序的循环) 05 END

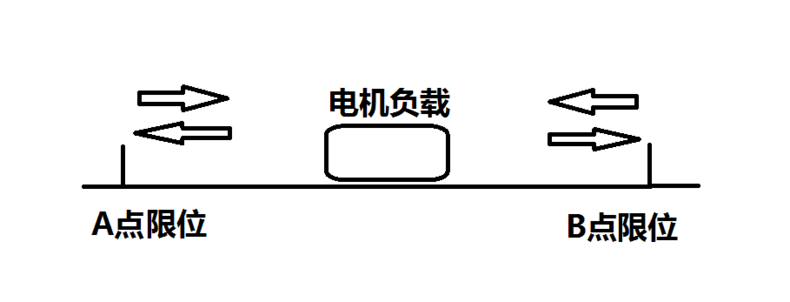

此款控制器还可以利用限位来控制电机在两个点之间做往复运行,具体接线和编程方法如下:
限位如何接? 直流三线接近开关的三根线分别是:棕色线---24V(电源正极) 蓝色线---com-(电源负极) 黑色线---限位A/B(输出信号) 都接好线以后,对控制器进行如下编程: https://pan.baidu.com/s/1zfSlfC87GdqS-_L3Dhaklg?fid=74518668222357&qq-pf-to=pcqq.c2c&errno=0&errmsg=Auth%20Login%20Sucess&&bduss=&ssnerror=0&traceid=
程序清单: 00 SPEED 70000(根据客户情况设定) 01 G_LEN 7000000(位置尽量设置最大)
02 JUMP 01 03 G_LEN -7000000(走反转最大位移) 04 JUMP 03 05 END
参数设定 NA 01 (限位A有效时,跳转到程序01) NB 03 (限位B有效时,跳转到程序03)
