客户设备用垂直安装十字模组线性导轨滑台(LP)
2018年2月27日


上图设备中采用的是时代超群CBX系列线性导轨,滚珠丝杠直线导轨CBX1204-200两根,有效行程200mm,丝杠规格为1204滚珠丝杠,即12mm直径,4mm导程,垂直十字安装在特制龙门框架上。Y轴导轨可承受10KG以内的重量,当然客户负载只有2KG左右。

如果客户负载比较大的情况下,导轨还可以安装支撑座。来增加负载能力。如下图

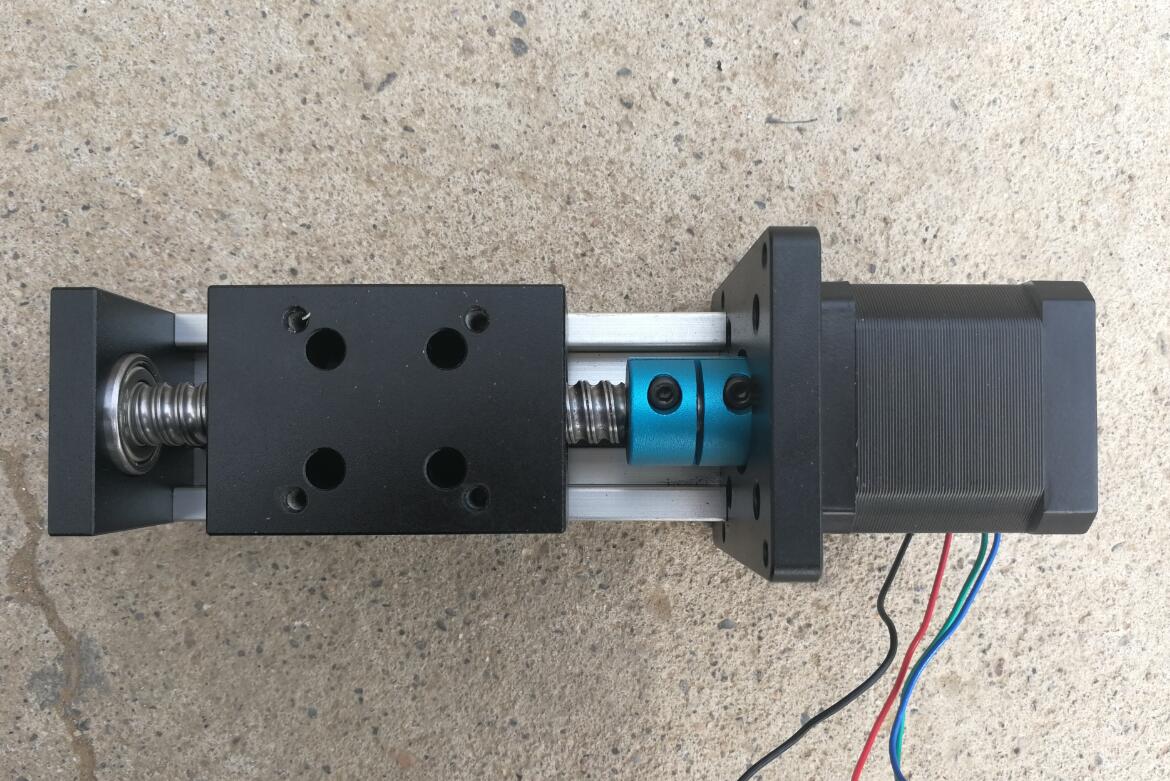

此导轨水平载重40kg,垂直载重20kg,定位精度0.03MM,有效行程可做到1500mm,可做成1605、1610规格的滚珠丝杠可配42/57步进电机、60闭环步进电机,40/60伺服电机等。


搭配时代超群42步进电机结构简单可靠性高,经济耐用;适配各类两相步进电机驱动器;高速大力矩、低噪音;可靠性强,温升小、运行平稳。42HBS48BL4-TF7A相混合式步进电机,机身高48MM,扭矩0.5N.m,电流1.7A,轴径Φ5MM,铣扁,轴长24mm,线长350MM,广泛适用范围于激光、医疗、纺织、安防等行业。

其他系列导轨滑台:


联系方式:QQ:467102884  电话:13811070445(刘女士)
