通过直流无刷电机转速扭矩曲线图更好发挥电机的性能(LP)
2018年2月9日

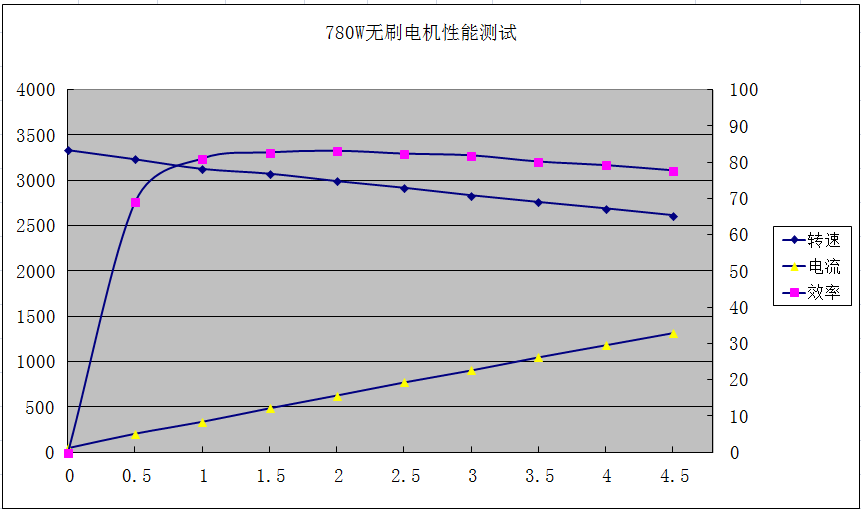

上图为时代超群780W直流无刷电机80BL130S78-430TK9性能测试图,从图中我们可以看出电机最高效率为83.25%,当达到最高效率时,转速为2992rpm、电流15.68A、转矩2NM。具体对照表如下:


可见在最接近额定转速时,电机的输出效率最高。电流适中,效果更好。


86BL130S78-430TK9 无刷淘宝首图设计.jpg

80BL130S78-430TK9直流无刷电,电机电压48V,功率785W,额定转速3000转,具体参数见下表,此款电机采用节能环保领域的骄子-钕铁磁硼钢,保证设备的良好性能。可用于抽油烟机、抽水机等家用器具,以及电控制器、发动机等汽车领域。应用范围非常广泛。



产品尺寸图如下:


配套驱动的选择:


ZM-6625是我公司基于最新BiCD工艺集成电路开发的高性能直流无刷控制器(驱动器),具有体积小、发热低、可靠性高、寿命长、易于使用等特点。

产品特点:

高集成度高可靠性无刷直流(BLDC)电机控制器

三相全桥,PWM斩波方式

速度补偿,大负载时电机仍能保持转速

纯硬件设计,高速度,高抗干扰能力

周波限电流方式,保护更加精确快速

低发热,大功率

应用极简,接线灵活,内置动态再生发电释放电路

上图中各接口定义为:


本控制具有多重保护功能,在保护功能起作用后可采取正确方法解除保护!

1.欠压保护,驱动器供电电压低于13V时驱动器进入保护状态。解除此保护请先断电,将电源电压调高至18V后再通电。

2.过压保护,驱动器供电电压高于60V时驱动器进入保护状态。解除此保护请先断电,将电源电压调低至50V后再通电。

3.堵转保护,当电机堵转6秒后驱动器会关断输出并进入保护状态,此时应尽快将使能置低或关闭电源,待电机堵转问题解决后再重新通电。

4.霍尔错误保护,驱动器检测到霍尔错误后会关断输出并进入保护状态,此时应尽快将使能置低或关闭电源,排除霍尔错误后再重新通电。

注意!为避免勿保护情况发生,在不需要电机转动时,请将使能置低或将调速降至最小(电位器拧至最低、模拟电压降至0V,PWM降至0%)

联系方式:QQ:467102884  电话:13811070445(刘女士)
