客户定制加长轴86直角行星减速机配8.5NM闭环步进(LP)
2018年2月7日

blob.png blob.png

PXW系列减速机是我们公司最新推出的直角行星减速机,比市场同类减速机要性价比高很多,多种速比可以定制,直角行星减速机可配57步进电机和86步进电机、60伺服电机等,90度的直角设计,特别适合一些空间体积限制,或者需要转角配合的场合。上图为客户定制的一款24速比加长轴直角行星减速机PX86N036S0,用于搭配86系列步进电机,被广泛应用在工厂自动化、医疗器械、计量仪器、银行ATM设备、汽车、娱乐设备、通信设备、舞台灯光等领域

减速机速比可选 一级速比 3  4  6  10 系列

二级速比 16 20  24 30 36 系列

三级速比  64  96  125  256等 系列

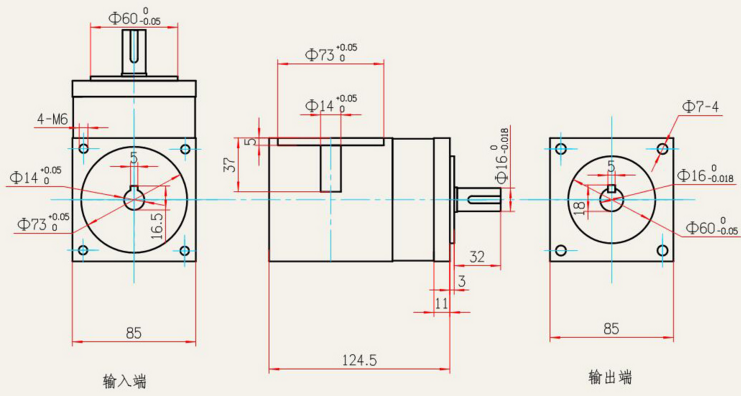

基础款86系列直角行星减速机图纸,客户可在此基础上定制出轴长,轴径等。


通常客户在扭矩不够的情况下,会搭配减速机使用,减速机是一种相对精密的机械,使用它的目的是降低转速,增加转矩。从其应用从大动力的传输工作,到小负荷,精确的角度传输都可以见到减速机的应用,且在工业应用上,减速步进电机具有减速及增加转矩功能。因此广泛应用在速度与扭矩的转换设备。

下边推荐一款8.5可以搭配86闭环步进电机套装。


上图为时代超群86系列8.5nm步进电机套装86EBP147ALC-TK0,额定转速高达1200转! 空载最高转速每分钟可达到3000转。编码器1000P。编码器线长和电机线长为2mm。电流范围0~7.2A,电压范围AC18~80V/DC24~110V。适合于各种中小型自动化设备和仪器,例如:木工雕刻机、线束加工机、激光切割机、高速绘图仪、小型数控机床、高速度响应的设备中应用效果特佳。

ZDM-2HA865为新一代DSP数字式步进闭环驱动器,采用先进的矢量型闭环控制技术,彻底克服传统开环步进电机丢步的问题,并且显著提高步进电机的高速性能、降低电机的发热程度和减小电机的振动,进一步的提升设备的工作速度和精度,降低设备的能耗。此外,在电机出现连续过载时,驱动器会输出报警信号具有与交流伺服系统同样的可靠性。适配的电机安装尺寸与传统的 (57/60) 和 86 系列步进电机完全兼容,传统开环步进驱动方案可以做到无缝升级,对于交流伺服系统具有极高的成本优势。

时代超群闭环步进电机比开环步进电机的优势在哪?

1、控制精度不同。普通步进电机的精度取决于电机的结构,电机的相数和拍数越多,它的精确度就越高,市场上大部分还是两相步进电机,精度都不会太高。闭环步进电机在电机尾端加装编码器形成闭环控制,提高一定的精度。

4、矩频特性不同;普通步进电机的输出力矩会随转速升高而下降,由于没有闭环电流补偿,导致高速力矩损失很大,闭环步进电机有电流的闭环控制,这样在高转速下有电流的补偿,保持高速的力矩输出。

6、运行性能不同;普通步进电机的控制为开环控制,启动频率过高或负载过大易丢步或堵转的现象,停止时转速过高易出现过冲现象,闭环步进电机为闭环控制,驱动器可直接对电机编码器反馈信号进行采样,内部构成位置环和速度环,一般不会出现步进电机的丢步或过冲的现象,控制性能更为可靠。

7、速度响应性能不同;普通步进电机从静止加速到工作转速需要上百毫秒,而交流伺服系统的加速性能较好,一般只需几十毫秒,可用于要求快速启停的控制场合

联系方式:QQ:467102884  电话:13811070445(刘女士)
