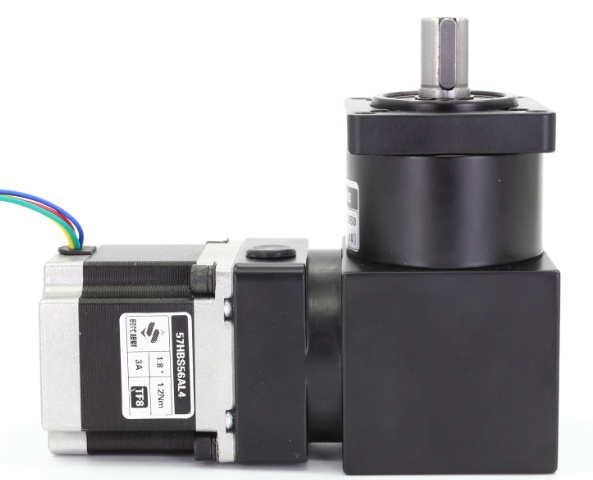

上图为时代超群两相混合式步进电机57HBS56AL4-TF8 步距角1.8° 扭矩1.2N.m，电流3A，机身高56MM，出轴长22mm，轴径Φ6MM或者Φ8MM，圆轴或者铣扁均可定制，此款电机结构简单、可靠性高、经济耐用；适配PXW系列直角行星减速机，输出大力矩、低噪音；可靠性强,温升小、运行平稳。

搭配PXW57N010S0是我们公司****推出的直角行星减速机,此款减速比为10，额定输出扭矩15NM，最大输入转速3000转，比市场直角行减速机要性价比高很多，价格便宜将近2-3倍！此款直角行星减速机可以搭配步进电机/无刷电机/伺服电机，输入输出可定制，可加输出法兰，输出轴等

那么1.2nm的57步进电机配10速比直角行星减速机的输出静扭矩有多大呢：

输出扭矩=电机扭矩*减速比*效率＞实际需要的扭矩≤减速机能承受的额定扭矩

0.12*10*0.85=10nm≤15NM（减速机能承受的额定输出扭矩），因此可以输出大概10NM左右的力

也可以选择其他速比：

减速机速比可选 一级速比 3  4  6  10 系列

二级速比 16 20  24 30 36 系列

三级速比  64  96  125  256等 系列

产品尺寸图：

目前用于传递动力与运动的机构中，此款减速机的应用范围相当广泛。几乎在各式机械的传动系统中都可以见到它的踪迹，从交通工具的船舶、汽车、机车，建筑用的重型机具，机械工业所用的加工机具及自动化生产设备，到日常生活中常见的家电等等。

搭配驱动器推荐：数字式驱动器输出力矩更大，效果更好。

ZD-2HD542是我公司采用自主研发的高性价比的细分驱动器，特别适合大批量低成本用途，同时具有优越的性能。由于采用了三态控制技术，比市面上大多数驱动器的电机噪音和电机发热均有明显改善。此驱动器的细分多达十五种，SW4 可设置静止半流，极大地减小了电机发热。具有更宽的电流和电压。电机发热和噪音也明显改善，高速性能也较大提升，驱动器的尺寸也较小，和市面上的驱动器相比，****竞争力和吸引力。

ZD-2HD542两相步进电机驱动器低价格，高速力矩大;供电电压可达50V;输出电流峰值可达4.2A（均值3.0A）;三态电流控制技术电机发热低;静止电流自动减半0.4S 减小为60%;可驱动4，6，8 线两相步进电机;光隔离差分信号输入，脉冲****响应频率****可达200KHz;细分精度128可选;外形尺寸小巧;电流设定方便，八档可选;4 位拨码，共15 档细分;具有过压、短路等保护功能；双极恒流PWM 驱动输出。

联系方式：QQ:467102884  电话：13811070445（刘女士）
