可搭配86步进电机高性价比孔输出行星减速机(LP)
2018年2月5日


上图是时代超群****推出的PX系列孔输出的行星减速机,回程间隙<16,可配86步进/80伺服/80无刷电机(可定制),键槽式输入,固定更牢固稳定,无间隙。

blob.png blob.png

时代超群行星减速器内部齿轮采用优质低碳合金钢,经渗碳淬火,研磨跑合,实现高精度的硬齿面闭式传动;具有体积小,重量轻,承载能力高,使用寿命长,运转平稳,噪声低,输出扭矩大,速比大,效率高,性能安全的特点。


此系列减速机可以搭配86系列步进电机,时代超群步进电机采用优质冷轧硅钢片和耐高温永磁体制造,采用业界先进的磁路设计方案,具有输出转矩大、温升低、可靠性高的特点。具有良好的内部阻尼特性,运行平稳,无明显振荡区。

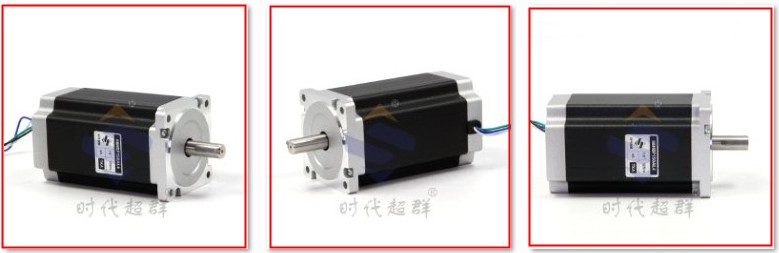

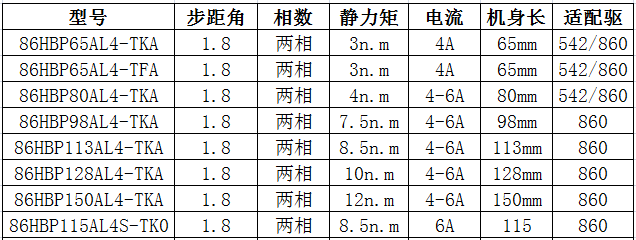

上图为时代超群86HBP150AL4-TK0两相混合式刹车步进电机,具有输出转矩大、温升低、可靠性高的特点。步距角1.8°,扭矩12N.m,电流4A,机身高150MM,轴Φ14MM。其他系列86电机:

86步进电机广泛应用于雕刻机、中型数控机床、电脑绣花机、包装机械等分辨率较高的大、中型数控设备上。



ZD-HA1072M是基于DSP 控制的两相步进电机驱动器。它是将先进的DSP 控制芯片和独特的控制电路结合一起所构成的新一代全数字步进电机驱动器。驱动电压为AC40-100V,DC60-140V,适配电流在7.2A 以下、外径57-110mm 的各种型号的两相混合式步进电机。该驱动器内部采用类似伺服控制原理的电路,此电路可以使电机运行平稳,几乎没有震动和噪音。定位精度****可达40000 脉冲/ 转。

· 高性能、低价格

· 设有16 档等角度恒力矩细分,****分辨率40000 脉冲/ 转

· ****反应频率可达500Kpps

· 步进脉冲停止超过100ms 时,线圈电流自动减到设定电流的一半

· 光电隔离信号输入/ 输出

· 驱动电流3.0A/ 相到7.2A/ 相分8 档可调

· 单电源输入,电压范围:AC40-100V DC60-140V

· 掉电相位记忆功能(设备由于意外或人为原因掉电、关电,系统自动记忆相位)

· I/O 信号, 所有输入信号均通过光电隔离,信号电平5 ~ 24V电平兼容

· 脉冲平滑功能,使电机低速运行更平稳,平滑等级可设定

· 电机电感量可调,发挥步进电机最大效能



此款驱动器DSP控制器芯片和控制电路结合所构成新一代数字驱动器,电压为交流AC24-100V,电流7A,设有16档细分 定位精度****位每分钟40000脉冲/转,有断电相位记忆功能,驱动器可以针对不同电机调节电感量 让电机效果发挥达到****化 适合:中,低转速 高性能 低价格 低振动  低噪音 步进脉冲停止超过100MS时,线圈电流自动减到设定电流的一半。细分可以定制设定。搭配86步进电机比一般的驱动器,效果提升更好 ,输出力矩更大,性能更稳定。

注意事项:

1,建议选用AC50-80交流电压

2,由于驱动器信号电压为DC5-24V 兼容,客户信号电源电压只要在此范围内,不需要串接电阻。

3,针对特殊客户,特殊转速,进行驱动器内部参数调节。

4,此驱动器只为他人公司做低压设备,低价格,高性能 提供配套选型的****。属于低压配套****品质。


联系方式:QQ:467102884  电话:13811070445(刘女士)
