2.6NM大扭矩步进电机带动线性导轨负载30KG往复运动(LP)
2018年1月31日


CBX系列线性滚珠丝杠直线导轨滑台水平载重30kg,垂直载重10kg,定位精度0.03MM,例如CBX1204-100,有效行程100mm,丝杠规格为1204滚珠丝杠,即12mm直径,4mm导程,有效行程可做到1500mm,可做成1605、1610规格的滚珠丝杠,可配42/57步进电机、无刷电机,60闭环伺服电机等。

如果客户追求一定的速度,那么一定要选择螺距比较大的导轨,客户选择了一款1610丝杆,导程为10MM,也就是电机转一圈移动10MM,经过测试丝杆最大移动速度为150mm/s,如果客户想这个速度带动30KG的物体做水平往复运动,需要一款扭矩比较大的电机。

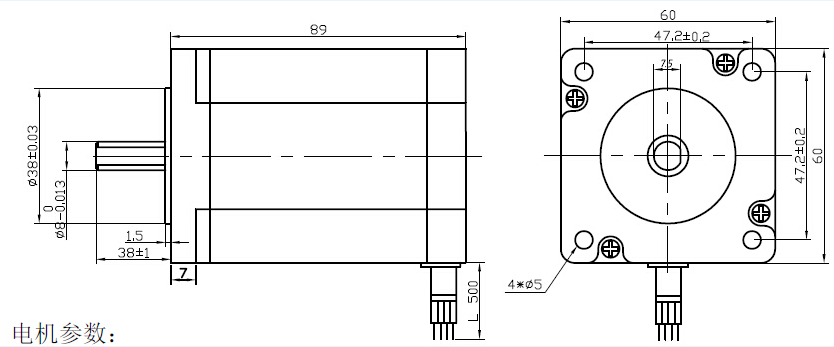

60HBP89AL4-TFA为时代超群60系列速步进电机,电机可靠耐用,承受过载能力高,振动小,噪音低。步进电机步距角1.8°,扭矩2.6N.m,电流3A,机身高89MM,轴径Φ8MM,D轴,出轴长22mm。法兰宽60MM,这个电机的安装孔和57步进电机的安装孔是一样的,可以装配在市面上可配57电机的导轨


时代超群步进电机采用优质冷轧硅钢片和耐高温永磁体制造,采用业界先进的磁路设计方案,具有输出转矩大、温升低、可靠性高的特点。具有良好的内部阻尼特性,运行平稳,无明显振荡区。


ZD-2HD542是时代超群采用自主研发的高性价比的细分驱动器,特别适合大批量低成本用途,同时具有优越的性能。由于采用了三态控制技术,比市面上大多数驱动器的电机噪音和电机发热均有明显改善。此驱动器的细分多达十五种,SW4可设置静止半流,极大地减小了电机发热。具有更宽的电流和电压。电机发热和噪音也明显改善,高速性能也较大提升,驱动器的尺寸也较小,和市面上的驱动器相比,极具竞争力和吸引力。

ZD-2HD542两相步进电机驱动器低价格,高速力矩大;供电电压可达50V;输出电流峰值可达4.2A(均值3.0A);三态电流控制技术电机发热低;静止电流自动减半0.4S 减小为60%;可驱动4,6,8 线两相步进电机;光隔离差分信号输入,,24581016202532405064100125128细分任选脉冲最高响应频率最高可达200KHz;细分精度128可选;外形尺寸小巧;电流设定方便,八档可选;4 位拨码,共15 档细分;具有过压、短路等保护功能;双极恒流PWM 驱动输出。脉冲信号电压为DC5-24V 适合于各种转速,尤其是高转速运转,噪音低,扭矩大,振动小,适合于雕刻机、切割机、拉线机、喷涂机、绘图仪、各种数控机床、打标机、推杆机等各种小型自动化设备使用。


联系方式:QQ:467102884  电话:13811070445(刘女士)
