不同类型减速机的区别及如何选择一款合适的减速机(LP)
2018年1月29日

减速机一般用于低转速大扭矩的传动设备,把电机高速运转的动力通过减速机的输入轴上的齿数少的齿轮啮合输出轴上的大齿轮来达到减速的目的。今天时代超群工程师给大家讲一下如何选型减速机

1.考虑输出所需扭矩:

输出扭矩=电机扭矩*减速比*效率>所实际需要的扭矩≤减速机能承受的额定扭矩

注意:好多人认为电机转矩乘以减速比就是减速机输出的转矩了。其实这是个误区。减速器有自身承受的额定输出转矩和最大输出转矩。

50nm.jpg TB2H08RXiZd61BjSZFLXXXMMFXa_!!504870142.jpg

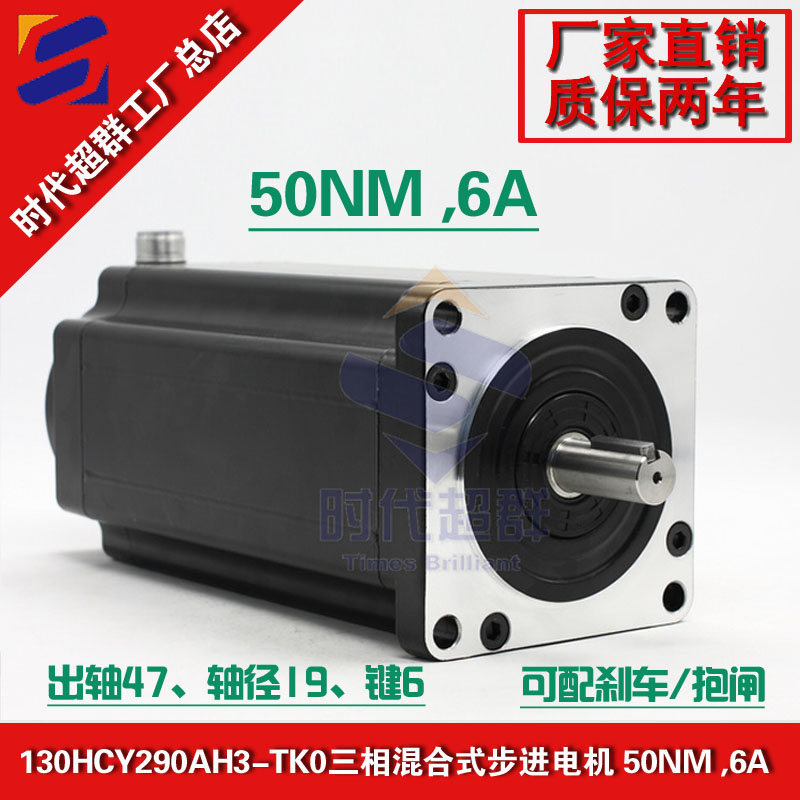

举个例子拿一台最大的50N.M步进电机 130HCY290AL3-TK0来说本身转矩就是50N.M如果在配个20速比的PL130N020S0行星减速机的话;按照上面说的 输出转矩就能到1000N.M了。其实如果按照正常机座匹配的话 减速器额定输出的也就在300N.M左右。要想输出转矩大 就得选择大点机座号的减速机,来匹配这款电机。不然的话会造成减速器容易打齿损坏。

2.考虑搭配什么类型的电机

通常来说配

(1)无刷/步进电机选择PX系列的普通行星减速机,精度一般,输出效率80%,(资料见附件:普通行星减速机产品手册)


(2)配伺服电机选择PL系列的精密星星减速机,精度高,输出效率90%~95%(资料见附件:精密行星减速机产品手册)

1.jpg 2.jpg

(3)选蜗轮蜗杆减速机适用于上述所有电机,但蜗轮蜗杆的精度差,输出效率比较低大概60%左右,蜗轮蜗杆90°直角,适用于一些特殊场合,通常考虑具有一定的自锁力(注意:一般小速比的无自锁)(资料见附件:蜗轮蜗杆减速机产品手册)

3.考虑输入转速

输入转速如果过高的话 会导致噪音直线上升,齿轮磨损增加。

时代超群减速机型号大全:

PX系列普通行星减速器选型手册

PL系列精密行星减速机选型手册

蜗轮蜗杆减速机选型手册

联系方式:QQ:467102884  电话:13811070445(刘女士)
