57步进电机搭配带输出轴RV30蜗轮蜗杆控制系统套装(LP)
2018年1月24日


上图我客户定制的一套步进系统。其中包含一款2.2NM步进电机,一款15速比蜗轮蜗杆带输出轴,一款数字式驱动器,一个DY-IS可编程控制器,和一款24V-200W开关电源用于给驱动器供电。

下面具体做一下产品介绍:


时代超群57HBP102AL4-TK0步进电机,电机步距角1.8°,扭矩2.2N.m,电流3A,机身高102MM,轴径9MM,键3,与其他品牌步进电机相比具有定位精度高,输出力矩高,响应频率高,运行噪音低,动态特性好等特点及优势。搭配的事RV30-015W-57A-NK0蜗轮蜗杆减速机,减速比15速比,带一个输出轴,输出轴可根据客户要求定制,此套减速电机输出静扭矩=2.2NM*15速比*60%效率=19.8NM>14NM(此速比蜗轮蜗杆能承受的额定扭矩)那么久输出不到19.8NM的力。但是我们考虑到步进电机转速越高扭矩越小,所以实际使用的时候,扭矩也就保持在14NM以内了。

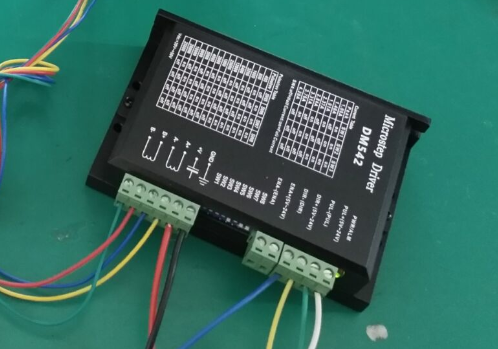

配套驱动器DM542是我公司采用自主研发的高性价比的细分驱动器,特别适合大批量低成本用途,同时具有优越的性能。由于采用了三态控制技术,比市面上大多数驱动器的电机噪音和电机发热均有明显改善。


此驱动器的细分多达十五种,SW4 可设置静止半流,极大地减小了电机发热。具有更宽的电流和电压。电机发热和噪音也明显改善,高速性能也较大提升,驱动器的尺寸也较小,和市面上的驱动器相比,极具竞争力和吸引力。



DY-IS可控制轴数为单轴;可编程(可实现各种复杂运行:定位控制和非定位控制);最高输出频率40KHz,特别适合控制细分驱动器;输出频率分辨率1Hz;编程最大 99 条;8 位数码管显示,手动/自动状态显示、运行/停止、状态显示、步数/计数值/程序显示、编辑程序,参数显示、输入/输出状态显示、CP 脉冲和方向显示;有自动运行功能、手动运行功能、参数设定功能、程序编辑功能、回零点功能:可双向自动回到零点;编程指令共 14 条指令。


具体操作流程如下:



联系方式:QQ:467102884  电话:13811070445(刘女士)
