120W/24V直流无刷电机搭配20速比蜗轮蜗杆减速机输出静扭矩8NM(LP)
2017年12月27日


上图是一款假装蜗轮蜗杆减速机的直流无刷电机57BL115S12-220-R20 电机电压24V,功率120W,额定转速2000转,电机空载转速可以到3000转,额定电流6.2A,空载电流0.6A,此款电机采用节能环保领域的骄子-钕铁磁硼钢,保证设备的良好性能。应用范围非常广泛。

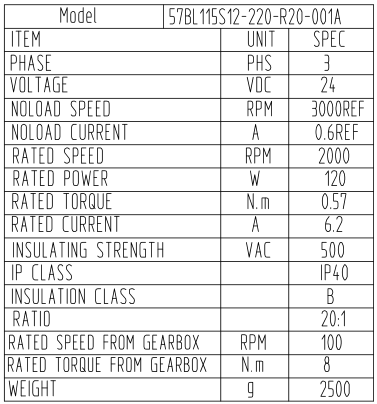

搭配的圆形输入法兰蜗轮蜗杆,减速比为20速比,2000转经过20速比减速后,输出100转转速,0.57NM的电机经过减速后输出扭矩可达8NM,蜗轮蜗杆减速机输出效率70%,带自锁。减速电机具体参数如下:


这款减速无刷电机非常节省空间,可靠耐用,承受过载能力高,带自锁力。产品采用了系列化、模块化的设计思想,有广泛的适应性,本系列产品有极其多的电机组合、安装位置和结构方案,可按实际需要选择任意转速和各种结构形式。

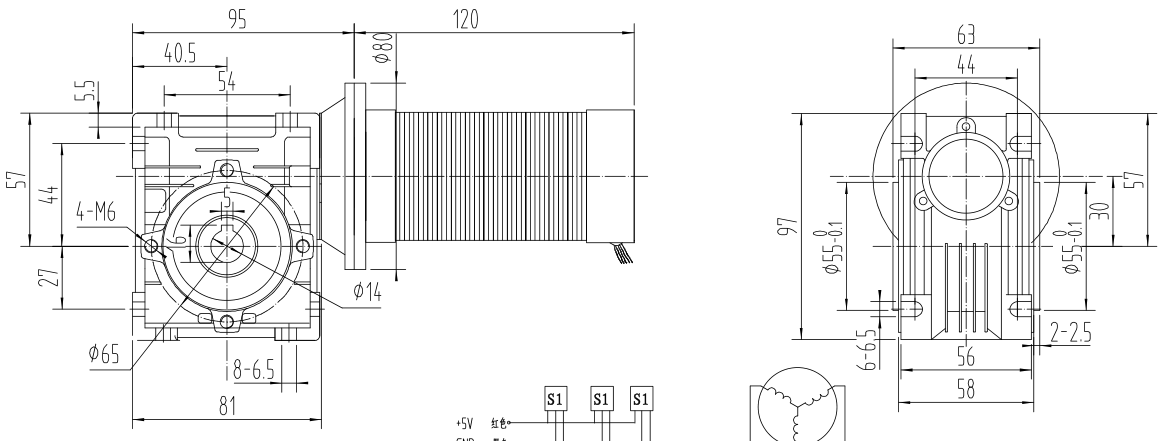

产品尺寸图如下:


那么如何给这款减速无刷电机搭配适当的驱动器呢。我公司提供驱动配套服务。为你选择合适的驱动器。120W/24V=5A,选配的驱动电压要大于24V,电流大于峰值电流5A的1.5倍左右,选择ZM-6508(最高40V 5A)效果是比较好的


配套ZM-6508是时代超群基于最新BiCD工艺集成电路开发的高性能直流无刷控制器(驱动器),具有体积小、发热低、可靠性高、寿命长、易于使用等特点。

产品特点:

·高集成度高可靠性无刷直流(BLDC)电机控制器

·三相全桥,PWM斩波方式

·闭环稳速,大负载时电机仍能保持转速

·纯硬件设计,高速度,高抗干扰能力

·周波限电流方式,保护更加精确快速

·低发热,大功率

·欠电压(≤13V)、过热(>150℃)自动保护

·堵转6秒自动保护

·霍尔错误保护

·输出限流线性可调:1.5-8A

·支持内置电位器、外接电位器、模拟电压和PWM调速

·带有使能功能

·具有缓启动功能,避免电流过冲,有效保护电机

此款驱动器有一内部调速旋钮,也可以可外接电位器调速,那么如何外接电位器:

V- EN短接 控制电机的启停

V- DR短接 控制电机正反转

V+ VE V-可以外接电位器调速


联系方式:QQ:467102884  电话:13811070445(刘女士)
