举例说明高速密闭型同步带滑块松动如何解决?(LP)
2017年12月28日



时代超群DS60M125C系列密闭同步带导,轨型材宽60MM,电机转一圈移动125MM,有效形成为1200MM,配有86链接片,可配86无步进电机,此系列同步带有效行程可做到50mm-3000mm,水平载重50kg.垂直载重30KG。

今天以此款导轨为例,来给大家解析一下同步带用久了如果出现滑块松动的状况如何解决。

blob.png blob.png

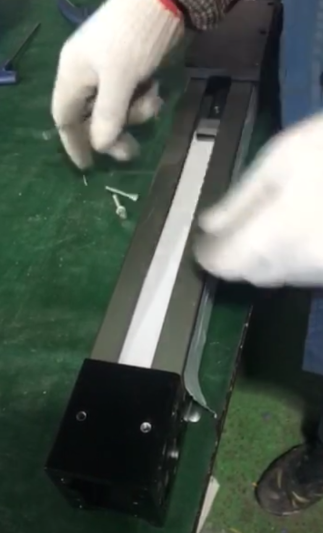

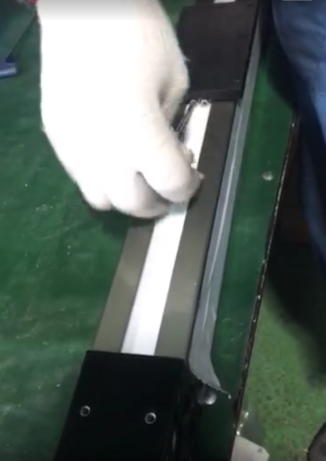

先把滑块侧位的内六角螺丝取下来,把同步带和滑块分离

blob.png blob.png

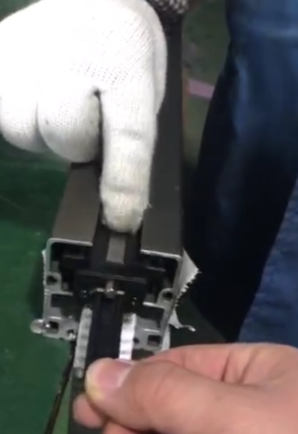

倒转导轨,把连接块的螺丝拆下来,从而分离同步带和滑块。此时就可以把滑块取下来。

blob.png blob.png

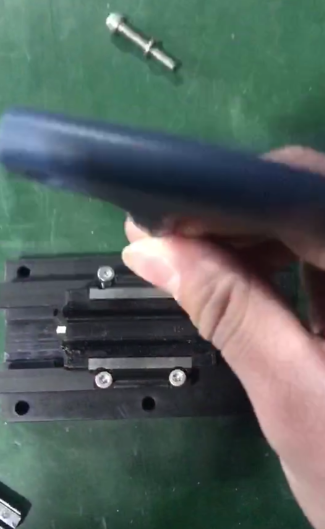

但是要注意:导轨的滑块是带滚珠的。如果直接取下来,会有非常不幸的事情发生。所以必须需要底片配合取下来,具体安装过程如下图

blob.png blob.png

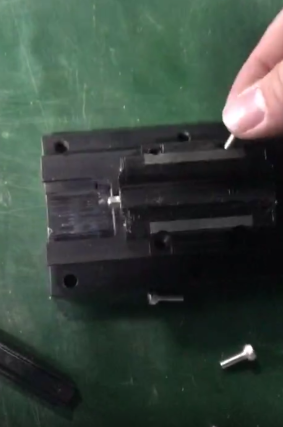

把底片对应好位置,把滑块慢慢的推出来。防止滚珠散落,然后把松动的螺丝从新注入螺丝胶,防止螺丝脱扣,从新装好,即可。

blob.png blob.png

联系方式:QQ:467102884  电话:13811070445(刘女士)
