客户定制齿轮减速无刷电机及配套驱动器/控制器的选用(LP)
2017年12月19日


上图为时代超群生产的无刷直流电机60BL100S15-230TC0此款电机采用的强磁的磁瓦磁钢,保证设备的良好性能。电机电压24V,功率150W,转速3000 0.5NM,搭配齿轮减速箱GN57N005S0(见下图),输出力矩大,运行效果好。


客户可以搭配的齿轮箱减速比齿有 1:3 1:5 1:7.5 1:10 1:12.5 1:15 1:20 1:30 1:50 1:180 1:100 等。电机经过减速之后。力矩大、转速平稳、噪音小,是控制用电机升级换代的理想选择。

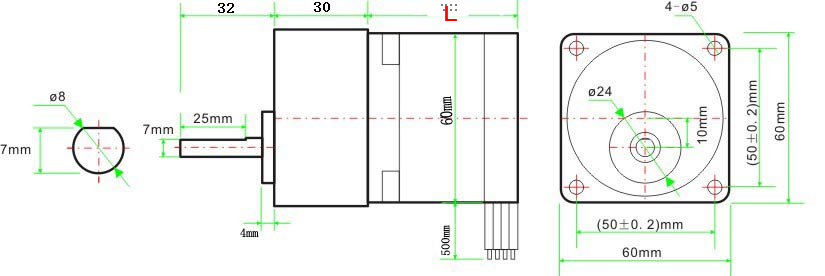

具体尺寸图见下表:


那么如何给这款齿轮减速无刷电机搭配适当的驱动器呢?

150W/24V=6.25A,选配的驱动电压要在电机电压范围内,电流要大于峰值电流,如果不知道峰值电流,通常为计算电流的1.5~2倍,2*6.25A=12.5A,那么选择一款24V 13A左右的控制器即可,下边推荐一款时代超群15A,50V以内直流无刷控制器


ZM-6615高性能无刷驱动器(控制器)是我公司基于****BiCD工艺集成电路开发的高性能直流无刷控制器(驱动器),具有体积小、发热低、可靠性高、寿命长、易于使用等特点。ZM-6615高集成度高可靠性无刷直流(BLDC)电机控制器;三相全桥,PWM斩波方式;闭环稳速,大负载时电机仍能保持转速;纯硬件设计,高速度,高抗干扰能力;周波限电流方式,保护更加精确快速;低发热,大功率。


主要功能

·欠电压(≤18V)、过热(150)自动保护

·堵转保护时间2-15秒可调

·霍尔错误保护

·输出限流线性可调:1-15A

·支持内置电位器、外接电位器、模拟电压和PWM调速

·带有使能功能

·带有速度反馈信号输出

·带有EABS电子快速制动功能

·具有缓启动功能,避免电流过冲,有效保护电机

联系方式:QQ:467102884  电话:13811070445(刘女士)
