喷涂生产线用45同步带导轨及配套控制系统的选用(LP)
2017年12月18日

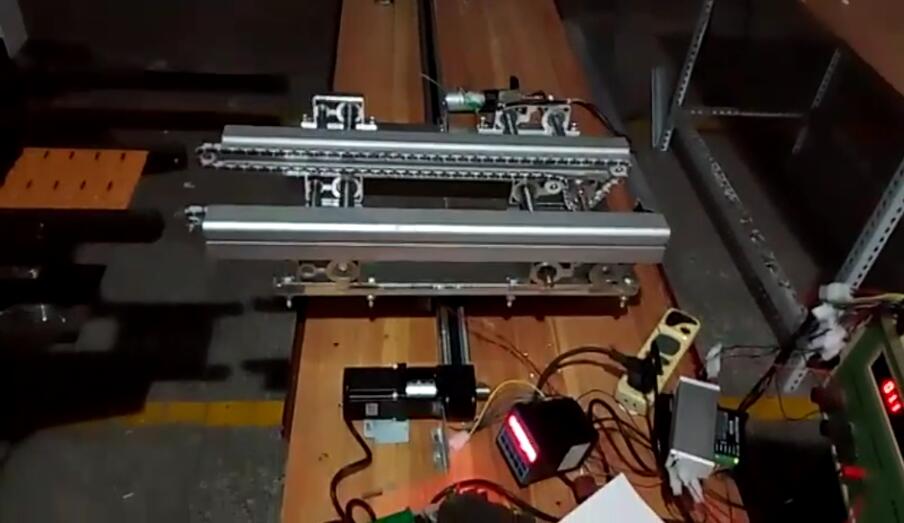

上图喷涂生产设备中时代超群DS45M75系列同步带直线导轨(可配42、57步进电机 60伺服电机)此系列同步带有效行程可做到50mm-3000mm,水平载重30kg.上图导轨为DS45M75C-500,有效行程500MM ,导程75MM 导轨宽45MM。搭配的57步进电机及数字式驱动器,控制器选用了一款高性价比可编程控制器DY-IS。具体产品如下:


同步带采用高刚度铝合金做机体;运行速度快,最大可到500mm/s;有效行程大,最长可做到3米;可任意组装,接收非标定制;具有高等级机械效率;摩擦系数小,噪音低,维护少。

产品尺寸图如下:


混合式两相步进电机60HBN58AL8-TF0两相混合式步进电机 步距角1.8°,扭矩2.4N.m,电流3A,机身高58MM,轴径Φ8MM,铣扁,出轴长21mm,八线,采用永磁硅钢片造,低碳环护,力矩,与其他品牌步进电机相比具有定位精度高,输出力矩高,响应频率高,运行噪音低,动态特性好等特点及优势。配套数字式驱动器ZD-2HD542,高速力矩大;供电电压可达50V;输出电流峰值可达4.2A(均值3.0A);三态电流控制技术电机发热低;静止电流自动减半0.4S 减小为60%;可驱动4,6,8 线两相步进电机;光隔离差分信号输入,脉冲****响应频率****可达200KHz;细分精度128可选;外形尺寸小巧;电流设定方便,八档可选;4 位拨码,共15 档细分;具有过压、短路等保护功能;双极恒流PWM 驱动输出。广泛适用范围于激光、医疗、纺织、安防等行业。





DY-IS可控制轴数为单轴;可编程(可实现各种复杂运行:定位控制和非定位控制);****输出频率40KHz,特别适合控制细分驱动器;输出频率分辨率1Hz;编程最大 99 条;8 位数码管显示,手动/自动状态显示、运行/停止、状态显示、步数/计数值/程序显示、编辑程序,参数显示、输入/输出状态显示、CP 脉冲和方向显示;有自动运行功能、手动运行功能、参数设定功能、程序编辑功能、回零点功能:可双向自动回到零点;编程指令共 14 条指令。

成功应用于以下产品:

数控钻床系统、数控车床系统、数控铣床系统、数控磨床系统。

裁剪机控制系统、切割机控制系统、焊接控制系统、点胶机控制系统、送料控制系统。

位移台、一维控制平台、二维控制平台。

螺纹机控制系统、锁螺丝机控制系统。

喷涂生产线控制系统、装配生产线控制系统、记米器控制系统。

此款控制器如何进行简单的速度和位移操作:

联系方式:QQ:467102884  电话:13811070445(刘女士)
