部分客户反映在使用两相步进电机时发现步进电机的转矩小，或达不到额定标称的转矩值，这时就只好加大步进电机的尺寸和标称电流，以满足动力要求。其实有的时候并不是电机的问题，而是在步进电机选择或驱动器工作电流的设定上有不妥之处，没有发挥出步进电机的****效率而造成。

型号:28HBP34BL4-TR0

首先，从步进电机驱动器方面考虑，目前大多数两相步进电机的驱动器是采用全桥输出的四线接法，如果两相步进电机也是四线的，驱动器按照电机的标称电流设定，应该说是正确的，而且效率****，输出转矩能够达到****值。目前，新生产的步进电机大多是这种形式的。

一般步进电机标注的电流是相电流(或电阻)，就是每组线圈的电流值(或电阻)，如果两相六线制步进电机采用第一种接法，相当于将两组线圈串联起来，那么其每相电阻加大，额定工作电流减小，即使驱动器设置成标称电流也达不到各相的额定输出值。所以在选用驱动器和步进电机时出现电流匹配问题。时代超群工程师建议正确的方法是应将驱动器的输出电流设定为步进电机额定相电流的0.7倍(也不是通常认为串联起来的电流减半)。

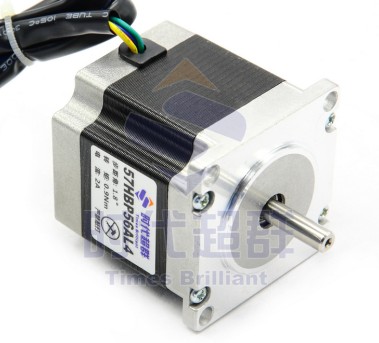

型号:57HBP56AL4-TF0两相混合式步进电机 步距角1.8° 扭矩0.9N.m，电流3A

举例，比如一个带中心抽头的两相步进电机，标称电流是3A，驱动器电流应该设定为3*0.7=2.1A。所以就出现你尽管选了3A的步进电机，实际上它的功率相当于两相四线制的2.1A步进电机。

两相六线制的步进电机有两种接法，第一种是舍弃中心抽头接两端，实际就是将每组的两个相线圈串联起来使用，电机堵转矩大和效率高些，但是高速性能差。第二种是接中心抽头和一端，这种接法电机高速性能好些，但是每相有一组线圈空闲，堵转矩小和效率低些。目前网友大多是采用第一种接线方法。这就出现一个问题，两相驱动器的电流到底应该设置多大正确，一般还都是按电机标称电流值来设定，这就出现了前面提到的电机效率问题。

ZD-2HD318高性能两相步进电机驱动器

两相八线制的步进电机接法也有两种，第一种是将每两组线圈串联使用，这样驱动器的电流也是设定为电机相电流的0.7倍，这种接法电机发热量小，但是高转速性能差些。第二种接法是将每两组线圈并联使用，驱动器的电流设定为电机相电流的1.4倍，其优点是高转速性能好些，但是电机发热量大，但是步进电机有点温度是正常的，只要低于电机的消磁温度就行，一般步进电机的消磁温度在105度左右。
