1.本测试板采用蓝色工业级PCB板材制造，寿命更长，质量更好，可靠性更高

加强的铜箔附着力，元件多次拆换，焊盘也不容易掉

2.全部使用镀金焊盘工艺，接触更牢固，长久放置也不用担心氧化问题

3.可拆卸散热设计

4.全部使用原装进口器件，质量保证。

光电隔离部分采用仙童的6N137高速光耦和两颗NEC2501普通光耦组成；自动半流使用TI的CD14538；24V转5V使用ST的LM317；Vref电压调节则使用美国Bourns的电位器来实现。

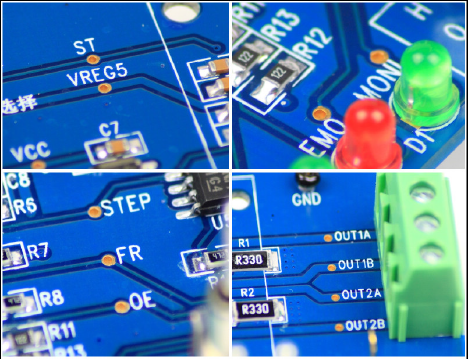

5.测试板上预留多达19个测试点，方便测试每各路信号。

每个测试点都标注了名称，并且做成孔状，示波器的探针插到孔中后可无需手持，方便进行多种测试和操作。

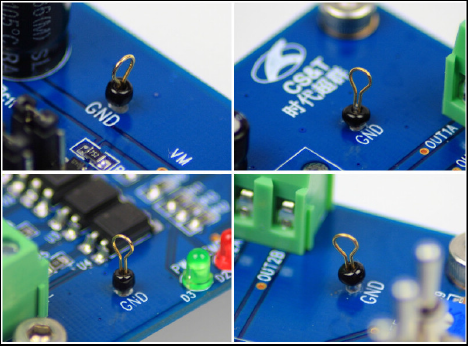

6.测试板四角都有镀金接地环。

解决了用示波器测试的时候，没有合适参考地的问题。并且夹取任何一个参考地，示波器针头几乎都能测试到整板。

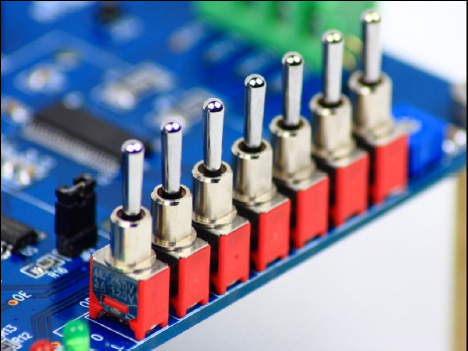

7.测试板上有三个跳线和7个开关

开关使用台湾圜达的三档摇头开关，用来测试细分、电流、保护等功能，可配置引脚高、悬空、低三种状态。

跳线可以设置ST、VCC、和自动半流。

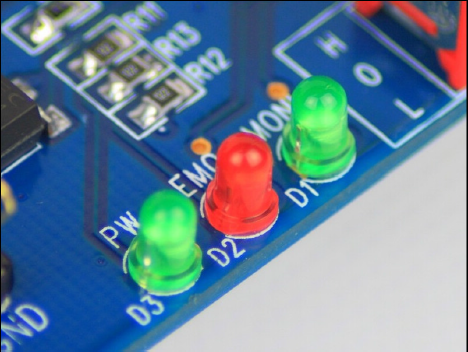

8.测试板上设计了三个指示灯，可随时显示电源、脉冲、错误保护等状态

电源和工作状态指示为绿色，错误警告输出为红色

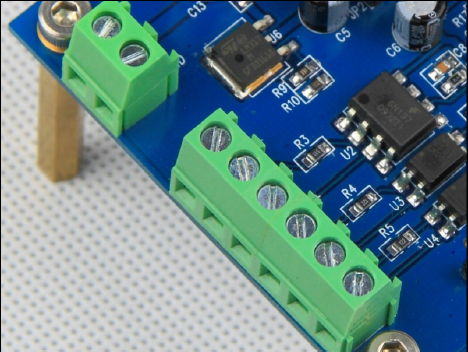

9.接线端子与固定螺丝

使用非插拔式端子，更加方便实验。

端子采用全新环保材料，接线部分为铜块方式，而非传统的铁弹片。

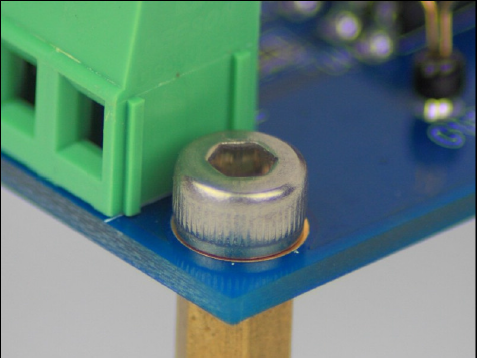

使用不锈钢内六角螺丝和高铜柱方式固定，稳定、耐氧化。
