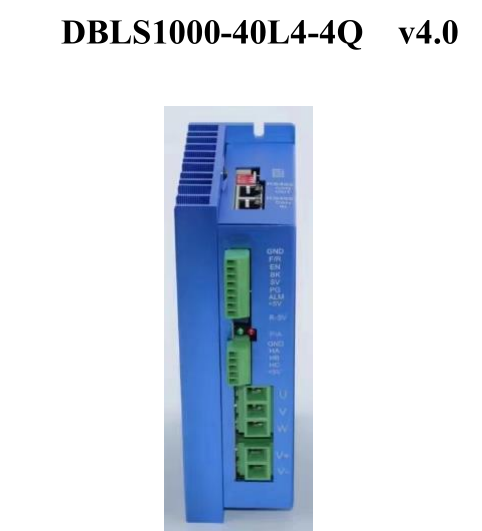

DBLS1000-40L4无刷驱动

本控制驱动器为闭环速度型控制器，采用 MOS 功率器，利用直流无刷电机的霍尔信号进

行倍频后进行闭环速度控制，控制环节设有 PID 速度调节器，系统控制稳定可靠，尤其是在

低速下总能达到****转矩，速度控制范围 150~10000rpm

适用于：使用惯量比较大的工作场合

使用注意：

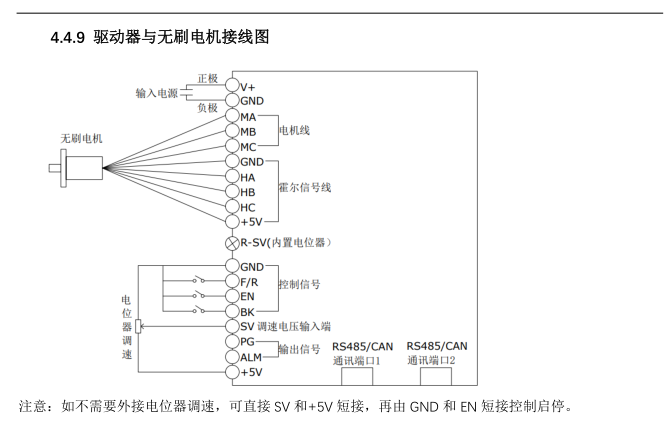

5.1 正确接好电机线，霍尔线及电源线。错误的接线有可能会导致电机和驱动器损坏。

5.2 使用内置电位器调速时，将 EN 接 GND 信号地，SV 端口接+5V，用内置电位器 R-SV 调

速。

5.3 如使用外置电位器调速时，将 R-SV 调到 1.0 的位置，同时将 EN 接地，将外置电位器动

点（中间接口）接驱动器 SV 端口，另两个接 GND 及+5V 端口。

5.4 通电运行，此时电机处于闭环****速状态，调整外接电位器至所需要转速
