时代超群分体低压伺服接线线序

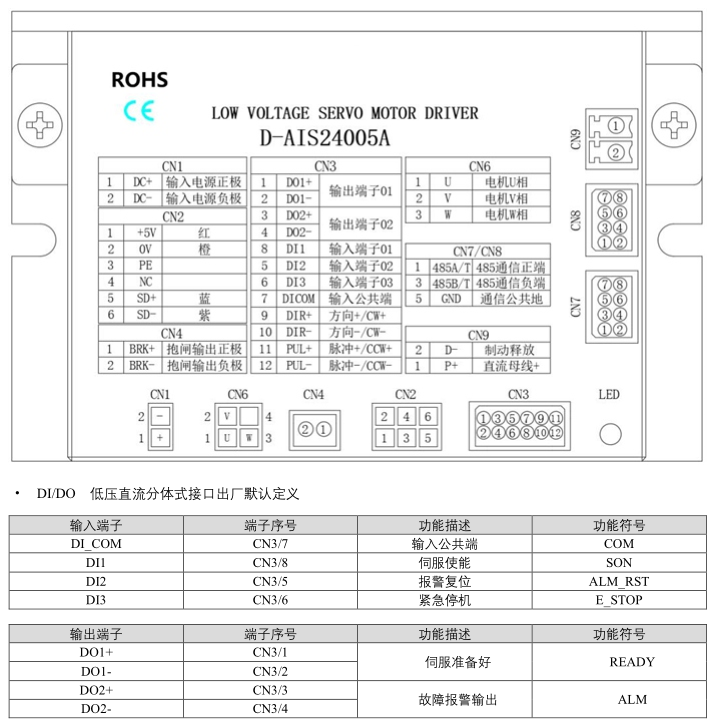

分体式低压伺服电机默认出线2跟，一根电机线，一根编码器线，另带一根485通讯线

电机线UVW三根接驱动器的UVW端口，对应接，不可以接反

编码器线是对插接口，接驱动器的编码器端口

驱动器最上面的绿色端子接口是脉冲口，接控制器的脉冲输出端口，P+ P_D+ D-，用小号螺丝刀按下黄色的插口，可以将线缆放进绿色端口中

CN3端口的DI1和DIC注意是我们的外部使能接口，接好电机绿灯闪烁，电机出轴通电锁死状态，不接电机不转，驱动器报警指示灯呈现红色报警状态，电机出轴可以拧动。

DIC我们如果公共端接正极，把DI1接24V电源负极，注意不要接反
