6505A

5A电流，24-48V宽电压适配，驱动器IO口有一个速度输出端口，我们今天来看这个速度端口怎么测电机的实际运行速度：

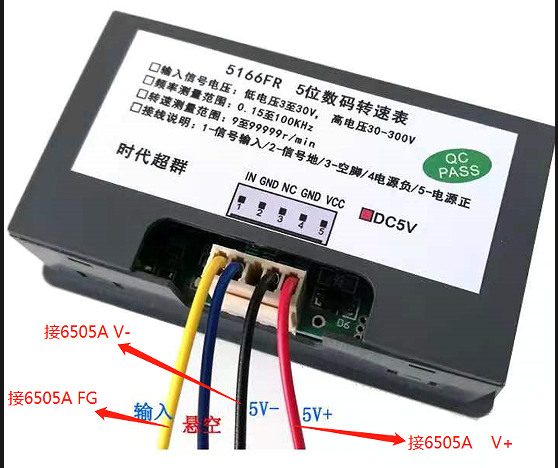

（1）首先我们可以在这个接口外接一个转速表，一般有5V和24V两款，那我们拿5V转速表为例

我们可以看到，转速表 1号线 接输入，也就是我们“FG”端口，2-3悬空不接，4-5对应5V正负，注意这里我们接的是控制端口的V+和V-，同时如果我们的驱动器控制端口没有这两个端口的情况，我们可以吧4-5号线接在我们的驱动器霍尔端H+  H-，起到的作用是一样。

（2）来说第二种情况，外接一个频率表测速，怎么计算：

电机速度＝Ｆ/Ｎ＊６０

“Ｆ”是频率表测出的ＦＧ端口的频率

“Ｎ”电机的极对数，一般是２对级或者４对级

例如这个电机是２对级，当我们测出的频率是4００ＨＺ，那我们可以得出此时电机的速度是＝4００／２＊６０＝12０００转（这里我们是举例计算，一般电机的速度在10000转一下，我们如果有这个测速的问题，按照这个方式计算。）
