现有无刷电机驱动器怎么配控制器

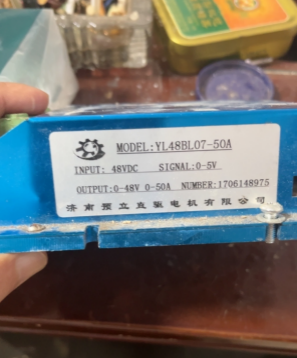

我们看下客户的电机和驱动器

要求：根据这个电机和驱动器匹配合适的调速器

需要控制电机的速度和正反转

首先我们看这个电机的出线和驱动器的控制端口

驱动器控制端口有编码器接口，电机出线3跟 常规无刷电机出线是2跟，一根霍尔线一根电机线，那么我们需要注意这个编码器线会不会影响到我们驱动器的控制端口接线，驱动器是否有IO口可以让我们=接同控制器

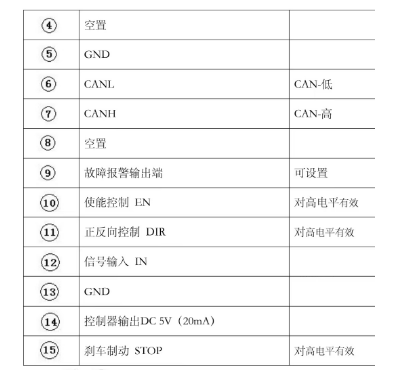

我们看驱动器的控制端口，端子说明

上面我们说到 客户需要控制电机的正反转，和速度，我们需要找到驱动器的 方向和速度接线口

（11）（12）号口我们看，是有的，同时我们找下驱动器的公共端，这些端口都有，我们建议有2中接线实现要求

（1）外接电位器控制速度，接自锁的旋钮控制方向

电位器中间脚接12号  两边接13和  14号，自锁旋钮接 11和13号口

（2）外接我们的ZM-BL09调试盒，控制速度和控制方向
