时代超群三相高压步进驱动HB3522S2

       HB3522 是基于 DSP 控制的三相混合式步进电机驱动器，它是将先进的

 DSP 控制芯片和三相逆变驱动模块结合一起所构成的新一代数字式步进电机驱

动器。驱动器电压为 AC110-220V,适配电流在 7.0A 以下，外径 86-110MM

 的各种型号的三相混合式步进电机。该驱动器内部采用类似伺服控制原理的电

路，此电路可以使电机运行平稳，几乎没有震动和噪音，电机在高速时，力矩

大大高于两相和五相混合式步进电机。定位精度****可达 60000 步/转。该产

品广泛应用于雕刻机、中型数控机床、电脑绣花机、包装机械等分辨率较高的

大、中型数控设备上

3522特点

·设有 16 档等角度恒力矩细分，****分辨率 60000 步/转

·****反应频率可达 200KPPS

·步进脉冲停止超过 1.5S 时，线圈电流自动减到设定电流的一半

·光电隔离信号输入/输出

·驱动电流 1.3A/相到 7.0A 相 16 档可调

·单电源输入，电压范围：AC110-220V

·相位记忆功能（注：输入停止超过 3 秒后，驱动器自动记忆当时电机相位，重

新上电或 WF 信号由低电平变为高电平时，驱动器自动恢复电机相位）

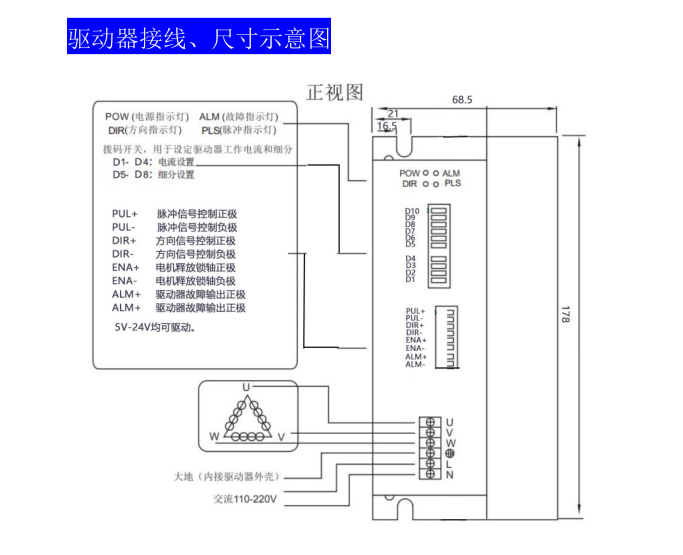

产品尺寸接线
