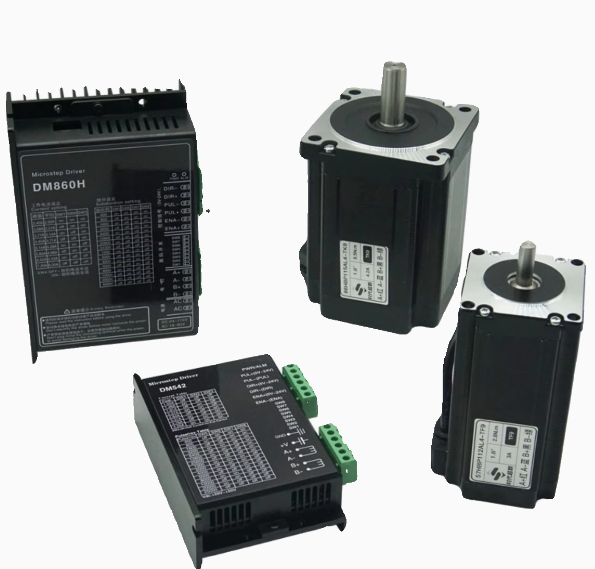

以下均为两相步进电机实物图片
一、硬件连接方面 1. 电机接线检查 • 确保步进电机的相序接线正确。如果相序错误，可能会导致电机只能朝一个方向旋转。例如对于两相步进电机，A相和B相的接线顺序不能颠倒。对照电机的接线图，重新检查并连接电机的各相线路。 2. 驱动器检查 • 查看驱动器的方向控制引脚（DIR）连接是否正常。如果该引脚存在断路或者接触不良，可能无法正常改变电机的旋转方向。检查与该引脚连接的线路是否松动、损坏，确保其与控制器（如PLC、单片机等）的输出引脚可靠连接。 • 部分驱动器有方向使能设置，要确保相关设置正确。例如，某些驱动器可能有拨码开关或者跳线来设置方向控制的使能，如果设置错误，电机可能只能单向转动。 二、软件控制方面 程序逻辑检查（针对控制器编程控制情况）
• 如果是通过程序控制步进电机，检查控制电机方向的程序逻辑。例如在单片机控制中，查看控制方向的代码是否正确。如在C语言编程中，用于设置方向引脚电平高低来改变方向的语句是否存在逻辑错误，确保程序能够正确地向驱动器的方向控制引脚发送高低电平信号以改变电机方向。 2. 控制器输出检查 • 使用示波器或者万用表来检测控制器输出到驱动器方向控制引脚的电平信号。确认在需要改变电机方向时，电平信号是否发生了正确的变化。如果没有变化，可能是控制器的程序或者硬件输出电路存在问题。 联系方式：
