无刷电机电压和PWM脉宽调速接线方式

无刷电机常见的控制速度的方式就是电压调速，例如电位器

那我们的电位器是2W/10K的，他给出的电压是5V，我们可以通过拧动电位器的旋钮给到0-5V电压的控制方式，来控制电机的转速。

我们看电位器的中间脚注意要接在驱动器ＶＥ接口（不可以接错），两边接Ｖ＋　　Ｖ—，

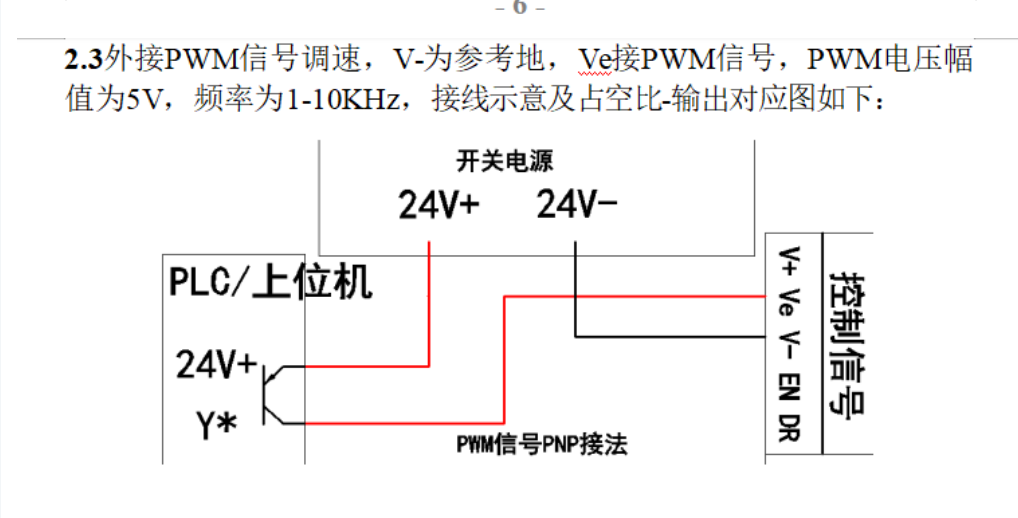

我们再来看下ＰＷＭ占空比调速

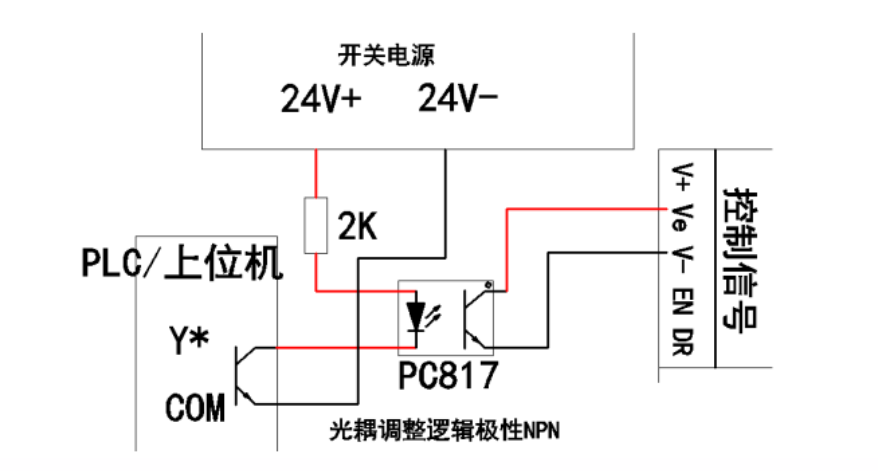

一般是出线２跟，１跟接负极，１跟接ＶＥ，那我们的控制信号电压是５Ｖ，如果是２４Ｖ控制，需要上拉一个２Ｋ的电阻，进行一个降压处理，就可以进行调速了。
